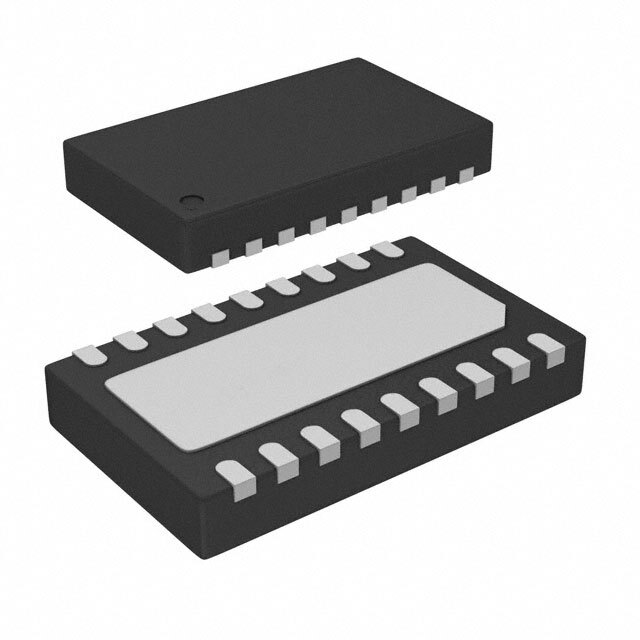

LTC3265MPDHC#PBF от Analog Devices

Общее описание

LTC3265MPDHC#PBF — это высокоэффективный интегральный стабилизатор напряжения на базе зарядового насоса от компании Analog Devices. Этот компонент позволяет генерировать как положительные, так и отрицательные напряжения, что делает его особенно полезным в приложениях, требующих двуполярного питания. Чип поддерживает широкий диапазон входных напряжений и способен обеспечивать стабильное выходное напряжение при токе до 100 мА.

Преимущества

• Высокая эффективность: Применение технологии зарядового насоса обеспечивает высокий КПД.
• Широкий диапазон входных напряжений: Подходит для различных источников питания.
• Компактность: Поставляется в корпусе 18-DFN, что позволяет снизить занимаемое место на плате.
• Низкий уровень шума: Обеспечивает стабильные и чистые выходные напряжения.
• Температурный диапазон: Подходит для работы в экстремальных температурах от -55°C до 150°C.

Недостатки

• Ограничение по максимальному выходному току: Ток до 100 мА может быть недостаточен для некоторых приложений.
• Сложность конфигурации: Требует внимательного подхода при проектировании схемы для достижения оптимальных характеристик.

Типовое использование

• Двуполярные источники питания для операционных усилителей.
• Системы с датчиками и ВЧ схемами.
• Питание аналоговых схем в измерительных приборах.
• Применения в автомобильной и аэрокосмической промышленности.

Рекомендации по применению

1. Теплоотвод: Учитывайте теплоотдачу чипа и устраивайте адекватное охлаждение.
2. Планировка платы: Разместите компоненты и трассировку так, чтобы минимизировать помехи и шум.
3. Фильтрация: Используйте подходящие фильтры на входе и выходе для сглаживания пульсаций.
4. Корпус: Припайка в корпусе 18-DFN требует внимательного подхода к пайке из-за компактных размеров и теплового интерфейса.

Основные технические характеристики

• Функция: Регулятор напряжения на базе зарядового насоса.
• Конфигурация выхода: Положительное и отрицательное (двуполярное питание).
• Тип выхода: Фиксированное.
• Количество выходов: 2.
• Входное напряжение (мин): 4.5 В.
• Входное напряжение (макс): 32 В.
• Выходное напряжение: -Vin, 2Vin.
• Максимальный выходной ток: 100 мА.
• Частота переключения: от 50 кГц до 500 кГц.
• Температура эксплуатации: от -55°C до 150°C.
• Монтаж: Поверхностный монтаж (Surface Mount).
• Корпус: 18-WFDFN с открытой теплоотводящей площадкой (5x3 мм).

Возможные аналоги

• MAX889ESA — от Maxim Integrated (аналогичный зарядовый насос с фиксированным выходным напряжением).
• LTC3200EMSE#PBF — от Analog Devices (зарядовый насос с фиксированным выходным напряжением).

Этот компонент является отличным выбором для применения в современных электронных схемах, требующих стабильных двуполярных напряжений в компактном исполнении.

Для подробной информации, пожалуйста, ознакомьтесь с технической документацией на сайте производителя.
