LTC3261MPMSE#PBF от Analog Devices

Общее описание

LTC3261MPMSE#PBF – это высокоэффективный инвертирующий ИС-регулятор на основе зарядового насоса от компании Analog Devices. Он способен работать с широким диапазоном входных напряжений от 4.5В до 32В и обеспечивает фиксированные выходные напряжения -Vin и Vin/2 с выходным током до 100мА. Он находится в компактном корпусе MSOP-12 с теплоотводящей подложкой.

Преимущества

• Широкий диапазон входного напряжения: от 4.5В до 32В.
• Высокая эффективность: благодаря использованию зарядового насоса.
• Компактный корпус: позволяет использование в ограниченных пространствах.
• Широкий температурный диапазон: от -55°C до 125°C, что делает его подходящим для экстремальных условий.

Недостатки

• Ограничение по току: максимальный выходной ток составляет 100мА, что может быть недостаточным для некоторых приложений.
• Нет синхронного выпрямителя: что может привести к меньшей эффективности в некоторых случаях.

Типовое использование

• Преобразование напряжений в аналоговых и цифровых устройствах.
• Инвертирование напряжений для ОУ и других аналоговых цепей.
• Промышленные приложения, где требуется высокая эффективность и надежность.

Рекомендации по применению

• Убедитесь, что входное напряжение находится в пределах допустимых значений (4.5В - 32В).
• Обращайте внимание на температурный режим работы и используйте соответствующее охлаждение при необходимости.
• При монтаже учитывайте компоновку платы для оптимального теплоотведения.

Основные технические характеристики

• Функция: Инвертирующий зарядовый насос.
• Конфигурация вывода: Положительное или отрицательное напряжение.
• Топология: Зарядовый насос.
• Тип выхода: Фиксированное.
• Количество выходов: 1.
• Входное напряжение (мин.): 4.5В.
• Входное напряжение (макс.): 32В.
• Выходное напряжение (мин./фиксированное): -Vin, Vin/2.
• Выходной ток: 100мА.
• Частота переключения: 500кГц.
• Рабочая температура: от -55°C до 125°C.
• Тип монтажа: Поверхностный монтаж.

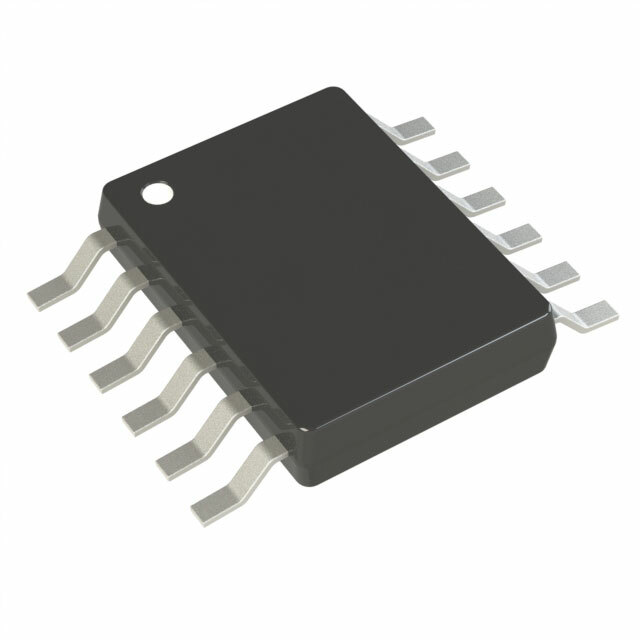

• Корпус/габариты: MSOP-12 с теплоотводящей подложкой (3.00 мм ширина).

Возможные аналоги

• LTC3260: от Analog Devices – также инвертирующий зарядовый насос с аналогичными характеристиками.
• LM2662: от Texas Instruments – другой вариант инвертирующего зарядового насоса, хоть и с более ограниченными входными напряжениями.
• TPS60403: от Texas Instruments – подходит для приложений с низким уровнем мощности.

Эти ИС подходят для широкого спектра применений, где требуется надежное и высокоэффективное преобразование напряжения.
