LTC3128EUFD#PBF

LTC3128EUFD#PBF от Analog Devices

Общее описание: LTC3128EUFD#PBF от компании Analog Devices — это высокоэффективный DC-DC преобразователь с возможностью переключения между режимами "повышение" и "понижение" напряжения (Buck-Boost). Данный компонент обеспечивает регулируемое выходное напряжение в диапазоне от 1.8В до 5.5В при входном напряжении от 1.73В до 5.5В и выходном токе до 3А.

Преимущества:

• Широкий диапазон входных и выходных напряжений позволяет применять компонент в различных устройствах с нестабильным источником питания.
• Высокая эффективность преобразования благодаря синхронной выпрямительной архитектуре.

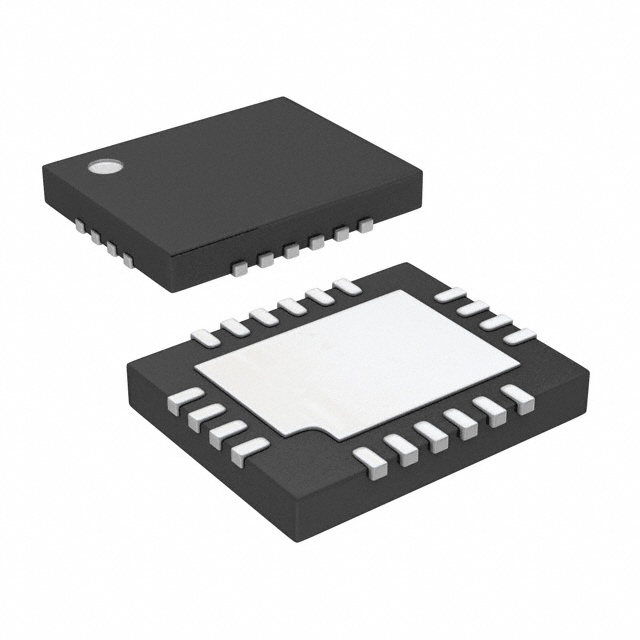

• Компактный корпус 20-QFN (4x5 мм) облегчает монтаж на печатной плате и сокращает занимаемое пространство.

Недостатки:

• Возможно требование дополнительного теплового управления при максимальных токах и продолжительных нагрузках.
• Более сложное конфигурирование по сравнению с линейными регуляторами.

Типовое использование:

• Портативные устройства.
• Питание микроконтроллеров и периферийных устройств.
• Присоединение батарей на устройства с изменяющимся напряжением.
• Применение в резервных системах питания и UPS.

Рекомендации по применению:

• При проектировании схемы необходимо учитывать тепловыделение и, при необходимости, использовать дополнительные методы охлаждения.
• Следует тщательно выбирать компоненты схемы, особенно дроссели и конденсаторы, чтобы обеспечить стабильную работу и минимальный уровень шумов.

Основные технические характеристики:

• Входное напряжение (мин.): 1.73В
• Входное напряжение (макс.): 5.5В
• Выходное напряжение (мин.): 1.8В
• Выходное напряжение (макс.): 5.5В
• Выходной ток: до 3А
• Частота переключения: 1.2 МГц
• Рабочая температура: от -40°C до +125°C
• Тип монтажа: Поверхностный
• Корпус: 20-WFQFN с открытой площадкой

Возможные аналоги:

• LT8490 от Analog Devices.
• TPS63001 от Texas Instruments.
• ADP5073 от Analog Devices.

Это высококачественный и надежный компонент, который найдет применение в самых разнообразных областях современной электроники.
