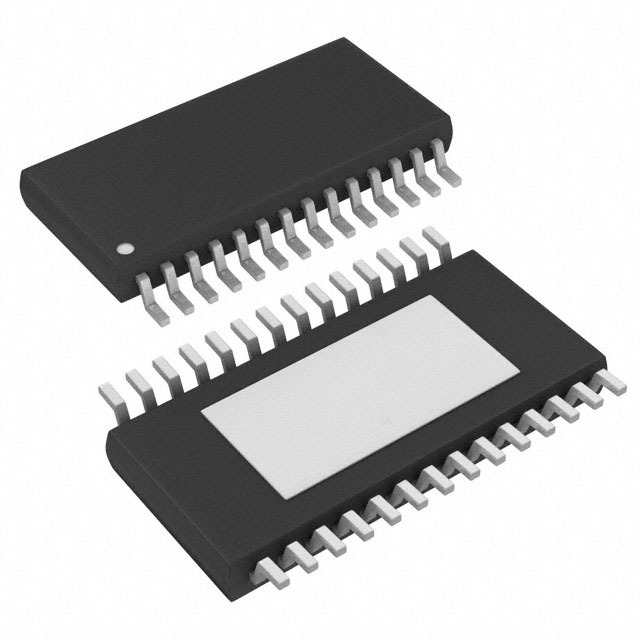

LTC3119MPFE#PBF

LTC3119MPFE#PBF - Аналоговый регулятор напряжения Buck-Boost от Analog Devices

Общее описание

LTC3119MPFE#PBF - это высокоэффективный регулятор импульсного типа, сочетающий в себе функции стабилизатора с понижением (Buck) и повышением (Boost) напряжения, разработанный компанией Analog Devices. Он предназначен для применения в устройствах с широким диапазоном входного напряжения, позволяя стабилизировать выходное напряжение даже при изменении входного напряжения ниже и выше выходного. LTC3119MPFE способен работать с входным напряжением от 2.5 В до 18 В и обеспечивать выходное напряжение в диапазоне от 0.8 В до 18 В при токе до 5А.

Преимущества

• Широкий диапазон входного напряжения: 2.5 В - 18 В.
• Высокий ток выхода: до 5А.
• Регулируемое выходное напряжение: от 0.8 В до 18 В.
• Высокая эффективность: регулируемая частота переключения до 2 МГц.
• Синхронный выпрямитель: увеличивает эффективность преобразования.
• Компактный корпус: 28-TSSOP-EP для поверхностного монтажа.
• Работоспособен в широком диапазоне температур: от -55°C до 150°C.

Недостатки

• Комплексность схемотехнического решения: требует тщательного проектирования и настройки.
• Требование к качеству монтажа и прокладке печатных плат: из-за высокой частоты переключения.

Типовое использование

• Питание портативных устройств.
• Промышленные системы автоматизации.
• Медицинское оборудование.
• Телекоммуникационные устройства.
• Системы электропитания нового поколения.
• Автомобильные электроусилители и навигационные системы.

Рекомендации по применению

1. Выбор компонентов: Подбирать компоненты (резисторы, конденсаторы, дроссели) согласно рекомендованным значениям.
2. Соблюдение рекомендаций по разводке печатной платы: Для минимизации потерь и обеспечения правильного теплоотвода.
3. Настройка частоты переключения: Настраиваемая от 400 кГц до 2 МГц, выбирать в зависимости от условий эксплуатации и требований к эффективности.
4. Адекватное охлаждение: Обеспечить хорошее рассеивание тепла, возможно использовать теплоотводы и термопасты.

Основные технические характеристики

• Функция: Понижающе-повышающий регулятор (Buck-Boost)
• Конфигурация вывода: Положительный
• Тип выхода: Регулируемый
• Количество выходов: 1
• Входное напряжение: от 2.5 В до 18 В
• Выходное напряжение: от 0.8 В до 18 В
• Выходной ток: до 5А
• Частота переключения: от 400 кГц до 2 МГц
• Синхронный выпрямитель: Да
• Рабочая температура: от -55°C до 150°C
• Корпус: 28-TSSOP (4.40 мм) с открытой площадкой для теплоотвода

Возможные аналоги

• LTC3440: Аналогичный по топологии, но с более низким значением максимального выходного тока.
• TPS63020 от Texas Instruments: Схожие характеристики по диапазону входного напряжения, но с некоторыми различиями в конструкции и технических параметрах.
• MAX77803 от Maxim Integrated: Альтернатива с широким диапазоном функций и аналогичным диапазоном входных и выходных напряжений.

Проектируя с применением LTC3119MPFE#PBF, вы обеспечите ваше устройство надежным и эффективным источником питания с широкими возможностями по стабилизации напряжения и тока.
