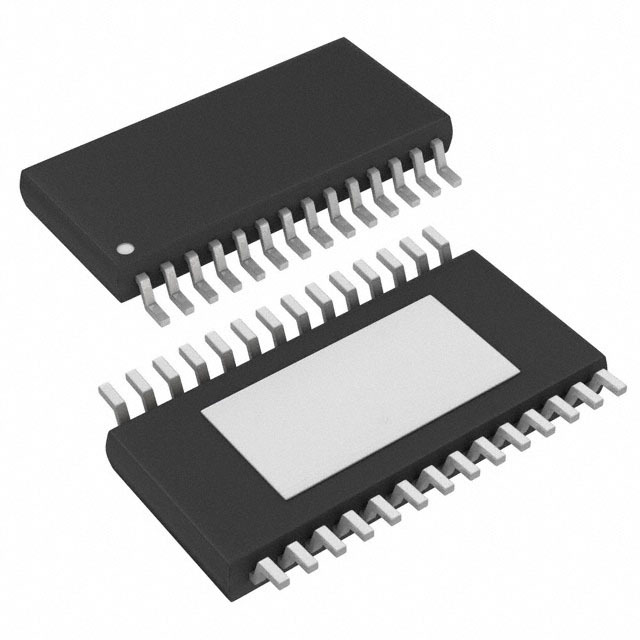

LTC3119HFE#PBF

LTC3119HFE#PBF от Analog Devices

Общее описание

LTC3119HFE#PBF — это высокоэффективный синхронный регулятор с понижением-повышением напряжения, предназначенный для поддержки широкого диапазона входных и выходных напряжений. Этот компонент обеспечивает стабильное и регулируемое выходное напряжение от 0.8 В до 18 В при входных напряжениях от 2.5 В до 18 В и максимальном токе до 5 А.

Преимущества

• Широкий диапазон входного и выходного напряжений: Подходит для разнообразных приложений, требующих гибкости при изменении входных и выходных условий.
• Синхронная выпрямление: Повышает эффективность преобразования, снижает потери мощности и тепловыделение.
• Высокая эффективность: До 95% на широком диапазоне выходных мощностей.
• Компактный корпус: 28-TSSOP с экспонированной подложкой для улучшенного теплового управления.

Недостатки

• Возможно, потребуется сложная разводка печатной платы для эффективного отвода тепла.
• Требует внимательного подбора внешних компонентов, чтобы реализовать максимальную производительность.

Типовое использование

• Источник питания: Подходит для применения в портативных устройствах, ноутбуках и любых системах, требующих стабильного питания при изменяющемся вводе.
• Индустриальные приложения: Используется в промышленной автоматике и коммуникациях, где требуется широкодиапазонное регулирование выходного напряжения.
• Медицинское оборудование: Обеспечивает надёжное питание для различных медицинских приборов.

Рекомендации по применению

• Тепловое управление: Учтите тепловое управление при проектировании. Используйте медные площади под и вокруг компонента для улучшения теплопередачи.
• Разводка PCB: Минимизируйте длину и ширину трасс питания и земли, чтобы снизить электромагнитные помехи и снизить сопротивление.
• Фильтрация: Добавьте входной и выходной фильтры для минимизации пульсаций напряжения и подавления шумов.

Основные технические характеристики

• Входное напряжение: 2.5 В – 18 В
• Выходное напряжение: 0.8 В – 18 В
• Выходной ток: до 5 А
• Частота переключения: 400 кГц – 2 МГц
• Рабочая температура: -40°C – 150°C (TA)
• Корпус: 28-TSSOP с экспонированной подложкой (4.4 мм шириной)

Возможные аналоги

• LTC3118: Аналогичный регулятор с широким диапазоном входного напряжения и синхронным выпрямлением.
• LTC3785: Высокоэффективный регулятор для повышающихся и понижающихся преобразователей.

Этот компонент является отличным выбором для тех, кто ищет надёжное и универсальное решение для регулирования питания в своих электронных устройствах.
