LTC3114IFE-1#PBF

Общее описание

LTC3114IFE-1#PBF от Analog Devices — это высокоэффективный, синхронный понижающе-повышающий DC-DC преобразователь, обеспечивающий стабилизированное питание при меняющихся входных напряжениях. Он поддерживает широкий диапазон входных напряжений от 2.2 В до 40 В и может обеспечивать выходное напряжение от 2.7 В до 40 В. Устройство допускает выходной ток до 1 А и работает на частоте до 1.2 МГц.

Преимущества

• Широкий диапазон входного напряжения: от 2.2 В до 40 В.
• Широкий диапазон выходного напряжения: от 2.7 В до 40 В.
• Высокая эффективность: обеспечивается за счёт синхронного выпрямления.
• Стабильная работа при любом выходном токе до 1 А.
• Компактный корпус: 16-TSSOP-EP для удобного монтажа.

Недостатки

• Максимальный выходной ток ограничен 1 А.
• Повышенная стоимость по сравнению с несинхронными решениями.

Типовое использование

Этот DC-DC преобразователь идеально подходит для приложений, где входное напряжение может быть выше или ниже выходного напряжения, таких как:

• Переносная электроника
• Системы телекоммуникаций
• Промышленные и автомобильные приложения
• Зарядные устройства для батарей
• Регуляторы питания для микроконтроллеров и других цифровых устройств

Рекомендации по применению

1. Оптимальный выбор компонентов: Подбор конденсаторов и индуктивностей в соответствии с рекомендуемыми значениями из документации.
2. Теплоотвод: Обеспечьте надлежащее охлаждение и отведение тепла, особенно при высоких выходных токах.
3. Стабильность работы: При проектировании печатной платы следуйте рекомендациям по трассировке питательных и заземляющих линий.

Основные технические характеристики

• Диапазон входного напряжения: 2.2 В – 40 В
• Диапазон выходного напряжения: 2.7 В – 40 В
• Выходной ток: до 1 А
• Частота переключения: до 1.2 МГц
• Синхронный выпрямитель: Да
• Рабочая температура: от -40°C до 125°C (TJ)

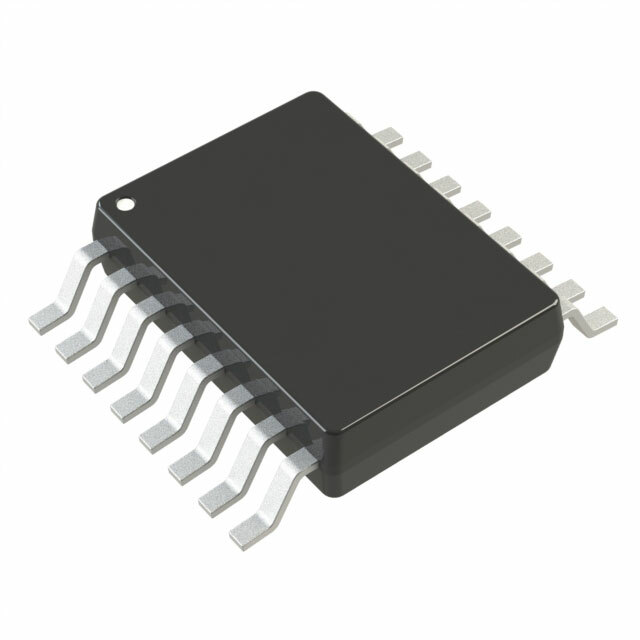

• Корпус: 16-TSSOP (0.173", 4.40mm ширина) с термопадом

Возможные аналоги

• LTC3115-1 от Analog Devices — обладает схожими характеристиками и также доступен в корпусе TSSOP.
• LM5118 от Texas Instruments — аналогичный синхронный понижающе-повышающий контроллер.
• MAX17016 от Maxim Integrated — интегрированный, высокоэффективный понижающе-повышающий регулятор напряжения.

Использование LTC3114IFE-1#PBF позволяет создавать гибкие и эффективные источники питания для широкого спектра электронных приложений, обеспечивая надежную работу даже в условиях изменяющегося входного напряжения.
