LTC3114IDHC-1#WPBF

Описание компонента LTC3114IDHC-1#WPBF от Analog Devices

Общее описание

LTC3114IDHC-1#WPBF - это понижающе-повышающий преобразователь постоянного тока от компании Analog Devices. Данный компонент предназначен для работы в широком диапазоне входных напряжений от 2.2В до 40В, обеспечивая выходное напряжение в диапазоне от 2.7В до 40В. Максимальный ток на выходе может достигать 1А. Преобразователь обладает высокой производительностью и подходит для использования в автомобильных системах благодаря соответствию стандарту AEC-Q100.

Преимущества

• Широкий диапазон входных напряжений: Возможность работы как от низковольтных источников, так и от высоковольтных.
• Высокая эффективность благодаря синхронной выпрямительной схеме.
• Регулируемое выходное напряжение для обеспечения различных требований приложений.
• Широкий диапазон рабочих температур от -40°C до +125°C.
• Соответствие стандарту AEC-Q100, что делает компонент идеальным для автомобильных применений.
• Компактный корпус 16-выводной DFN (5x3 мм) с открытой контактной площадкой.

Недостатки

• Сложность в использовании для начинающих из-за необходимости расчета компонентов для определенных приложений.
• Необходимость в тщательном проектировании печатной платы для обеспечения тепловыделения и минимизации шумов.

Типовое использование

• Автомобильная электроника
• Системы резервного питания
• Промышленные источники питания
• Преобразователи для медицинского оборудования
• Бытовая электроника

Рекомендации по применению

• Дизайн печатной платы: обеспечьте надлежащий тепловой отвод через открытые контактные площадки.
• Выбор внешних компонентов: внимательно подберите компоненты для фильтрации и смягчения импульсных шумов.
• Экранирование: используйте экранированные индуктивности для снижения электромагнитных помех.
• Контроль температуры: обеспечьте надлежащий контроль температуры для работы в пределах установленного диапазона.

Основные технические характеристики

• Функция: Поступенчато-повышающий преобразователь
• Конфигурация выхода: Положительная
• Топология: Buck-Boost (понижающе-повышающий)
• Тип выхода: Регулируемый
• Количество выходов: 1
• Входное напряжение (мин): 2.2В
• Входное напряжение (макс): 40В
• Выходное напряжение (мин): 2.7В
• Выходное напряжение (макс): 40В
• Выходной ток: 1А
• Частота переключения: 1.2МГц
• Синхронный выпрямитель: Да
• Рабочая температура: -40°C ~ +125°C (Tj)
• Упаковка: Поверхностный монтаж

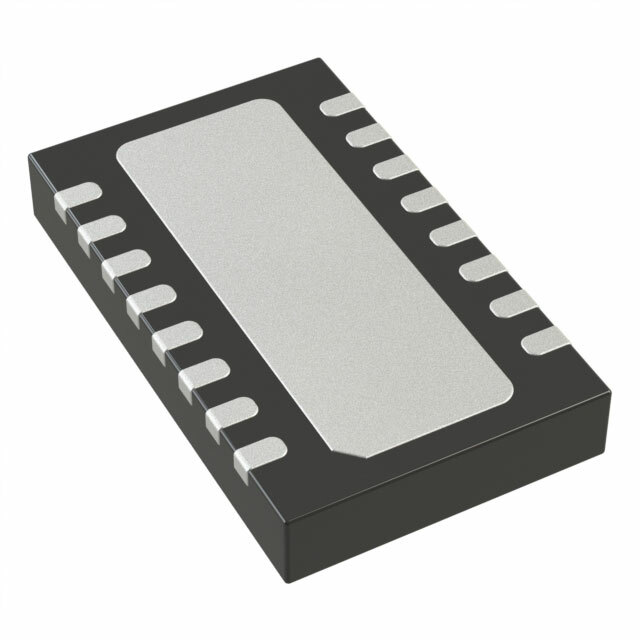

• Корпус: 16-выводной DFN (5x3мм) с открытой контактной площадкой

Возможные аналоги

• LTC3115: аналогичный понижающе-повышающий преобразователь с более высоким выходным током (до 2A).
• LM5176: аналог от Texas Instruments с аналогичной функцией и характеристиками, но в другом исполнении корпуса.

Выберите LTC3114IDHC-1#WPBF от Analog Devices для ваших проектов, чтобы обеспечить стабильное и регулируемое выходное напряжение в широком диапазоне условий, особенно в автомобильной электронике и промышленных системах.
