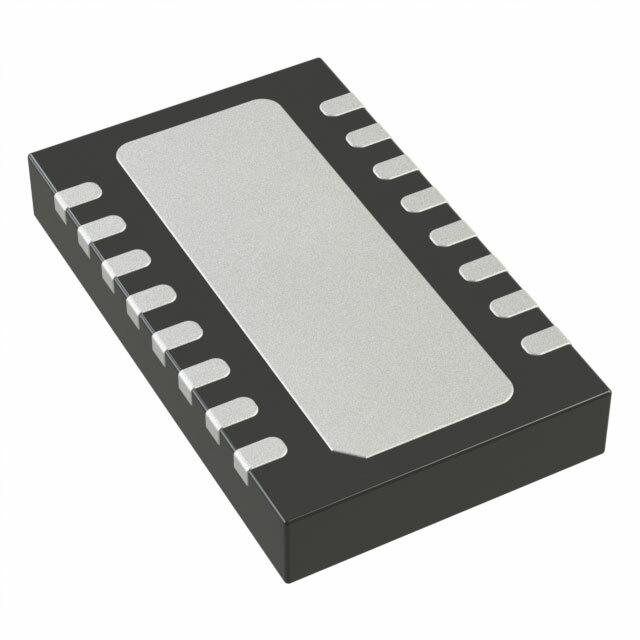

LTC3114IDHC-1#PBF

LTC3114IDHC-1#PBF от Analog Devices

Общее описание: LTC3114IDHC-1#PBF – это высокоэффективный понижающе-повышающий преобразователь постоянного напряжения производства Analog Devices. Он обеспечивает регулируемый выходной ток до 1 А с широким диапазоном входного напряжения от 2,2 В до 40 В. Это устройство идеально подходит для приложений, требующих стабилизации напряжения при значительных вариациях входного напряжения.

Преимущества:

• Широкий диапазон входных напряжений: Поддержка входного напряжения от 2,2 В до 40 В делает его универсальным для различных приложений.
• Высокая эффективность: Синхронный выпрямитель и эффективность до 95% минимизируют тепловыделение и улучшают общую производительность.
• Компактный корпус: Устройство поставляется в компактном корпусе 16-DFN (5x3), что упрощает монтаж на печатной плате и экономит место.

Недостатки:

• Относительно высокая стоимость: Это устройство может быть дороже по сравнению с другими регуляторами, не обеспечивающими такие широкие диапазоны входного и выходного напряжений.
• Сложность в настройке: Точный расчет и настройка требуемых внешних компонентов могут потребовать глубоких знаний в области радиотехники и схемотехники.

Типовое использование:

• Питание промышленных устройств
• Авиационная и автомобильная электроника
• Переносные медицинские приборы
• UPS и системы резервного питания

Рекомендации по применению:

• Теплоотвод и вентиляторы: Рассмотрите возможность использования радиаторов или вентиляторов для улучшения теплоотвода, особенно при работе под полной нагрузкой.
• Внешние компоненты: Используйте качественные внешние основные и вспомогательные конденсаторы и дроссели, чтобы обеспечить стабильную работу устройства.
• Тщательная разводка печатной платы: Обеспечьте минимальное сопротивление соединений и хорошее заземление для уменьшения шумов и помех.

Основные технические характеристики:

• Конфигурация выхода: Положительный
• Топология: Понижающе-повышающий (Buck-Boost)
• Тип выхода: Регулируемый
• Количество выходов: 1
• Входное напряжение (мин.): 2,2 В
• Входное напряжение (макс.): 40 В
• Выходное напряжение (мин./фикс.): 2,7 В
• Выходное напряжение (макс.): 40 В
• Выходной ток: 1 А
• Частота переключения: 1,2 МГц
• Синхронный выпрямитель: Да
• Рабочая температура: -40°C ~ 125°C (TJ)
• Монтаж: Поверхностный монтаж
• Корпус: 16-DFN (5x3)

Возможные аналоги:

• LT8390A
• LTC3115-1
• MAX77827
• TPS63036

Использование устройства LTC3114IDHC-1#PBF позволит значительно повысить стабильность и эффективность ваших схем с высоким уровнем входного напряжения. Благодаря его характеристикам и преимуществам он станет отличным выбором для ваших проектов.
