LTC3112IDHD#PBF

LTC3112IDHD#PBF от Analog Devices

Общее описание

LTC3112IDHD#PBF - это импульсный регулятор с синхронной выпрямительной схемой, предлагаемый компанией Analog Devices. Он предназначен для работы в конфигурации понижающего-повышающего преобразователя. Этот регулятор имеет регулируемое выходное напряжение и способен обеспечивать выходной ток до 2.5А. Основной особенностью LTC3112 является возможность работы с входным напряжением от 2.7В до 15В и выходным напряжением от 2.5В до 14В, что делает его универсальным решением для различных приложений.

Преимущества

• Широкий диапазон входных напряжений: от 2.7В до 15В.
• Высокая эффективность: благодаря использованию синхронной выпрямительной схемы.
• Широкий диапазон выходных напряжений: от 2.5В до 14В.
• Высокий выходной ток: до 2.5А.
• Компактный корпус: 16-WFDFN Exposed Pad.

Недостатки

• Теплорассеяние: Высокая мощность может потребовать дополнительных решений для охлаждения.
• Сложность внешней обвязки: для настройки регулируемого выходного напряжения требуется правильный выбор компонентов.

Типовое использование

• Питание портативных приборов
• Микропроцессорные и DSP-системы
• Промышленные и медицинские устройства
• Системы, работающие от батарей

Рекомендации по применению

1. Выбор внешних компонентов: Для достижения стабильной работы важно правильно подбирать внешние компоненты, такие как индуктивности и конденсаторы.
2. Управление тепловыми режимами: Учитывайте тепловые характеристики и при необходимости используйте радиаторы или другие методы охлаждения.
3. Соблюдение схемотехнических рекомендаций: Рекомендуется следовать рекомендациям производителя по размещению компонентов и трассировке печатной платы.

Основные технические характеристики

• Функция: шаг вверх/шаг вниз (Buck-Boost)
• Конфигурация выходов: положительная
• Тип выходов: регулируемый
• Количество выходов: 1
• Входное напряжение (мин.): 2.7В
• Входное напряжение (макс.): 15В
• Выходное напряжение (мин.): 2.5В
• Выходное напряжение (макс.): 14В
• Выходной ток: 2.5А
• Частота переключения: 750 кГц
• Синхронный выпрямитель: Да
• Рабочая температура: от -40°C до +125°C (TJ)
• Тип монтажа: поверхностный (SMD)

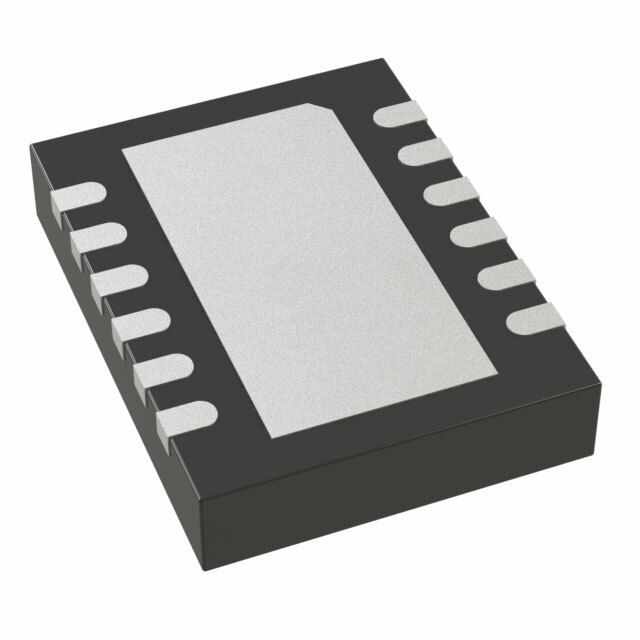

• Корпус: 16-WFDFN Exposed Pad
• Размер корпуса: 16-DFN (5x4 мм)

Возможные аналоги

• Texas Instruments TPS63060
• Maxim Integrated MAX77813

В целом, LTC3112IDHD#PBF является высокоэффективным и многофункциональным решением для различных приложений, требующих надежного регулирования напряжения.
