LTC2850MPDD#PBF

LTC2850MPDD#PBF от Analog Devices

Общее описание

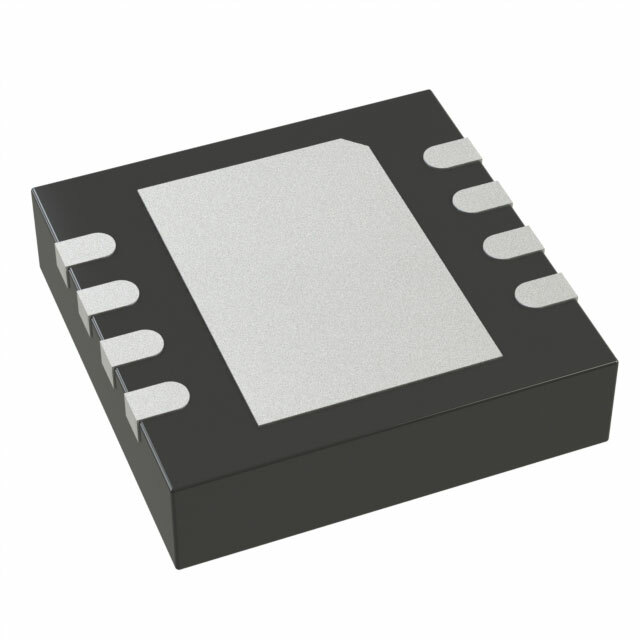

LTC2850MPDD#PBF – это высокоэффективный трансивер на полудуплекс с поддержкой RS422 и RS485, который разработан для передачи данных на скорости до 20 Мбит/с. Устройство относится к категории микросхем интерфейсов и предназначено для эксплуатации в экстремально широком диапазоне температур -55°C ~ 125°C. Устанавливается в корпусе 8-DFN (3x3), что обеспечивает компактность и удобство монтажа.

Преимущества

• Высокая скорость передачи данных: поддержка до 20 Мбит/с позволяет использовать ее в высокоскоростных сетях.
• Широкий диапазон температур: идеален для применения в условиях экстремальных температур от -55°C до 125°C.
• Компактность: корпус 8-DFN (3x3) обеспечивает экономию места на печатной плате.
• Низкое энергопотребление.

Недостатки

• Полудуплексная связь: одновременная передача и приём данных невозможны, что может быть ограничением для некоторых приложений.
• Относительно высокий порог приемника (25 мВ), что может не подойти для систем с очень маленьким уровнем сигнала.

Типовое использование

• Промышленные контроллеры.
• Сетевое оборудование.
• Автоматизация зданий и систем контроля.
• Автомобильные системы.
• Средства телекоммуникации и связь.

Рекомендации по применению

• Питание: уравновешенное питание в диапазоне от 3 В до 3.6 В обеспечивает стабильную работу.
• Монтаж: использование корпуса 8-DFN (3x3) требует аккуратного монтажа поверхностным монтажом для предотвращения разрывов соединений.
• Рациональное использование полудуплексного режима: необходимо организовать корректное переключение между передачей и приёмом данных.

Основные технические характеристики

• Тип: Трансивер
• Протоколы: RS422, RS485
• Количество передатчиков/приемников: 1/1
• Тип связи: Полудуплекс
• Гистерезис приемника: 25 мВ
• Скорость передачи данных: до 20 Мбит/с
• Напряжение питания: 3 В ~ 3.6 В
• Рабочий диапазон температур: от -55°C до 125°C
• Монтаж: Поверхностный
• Корпус/Кейс: 8-DFN (3x3)
• Поставляемый корпус устройства: 8-DFN (3x3)

Возможные аналоги

• MAX3080EESA+ от Maxim Integrated: аналогичный трансивер с поддержкой RS422 и RS485, работающий на более низкой скорости передачи данных.
• SN65HVD3082E от Texas Instruments: другой вариант с поддержкой RS485, предлагающий более широкие возможности по скорости передачи данных и допустимому диапазону температур.

Использование LTC2850MPDD#PBF от Analog Devices позволяет создавать системы передачи данных с оптимальным балансом между скоростью, надежностью и компактностью, пригодные для эксплуатации в широком диапазоне экстремальных температур.
