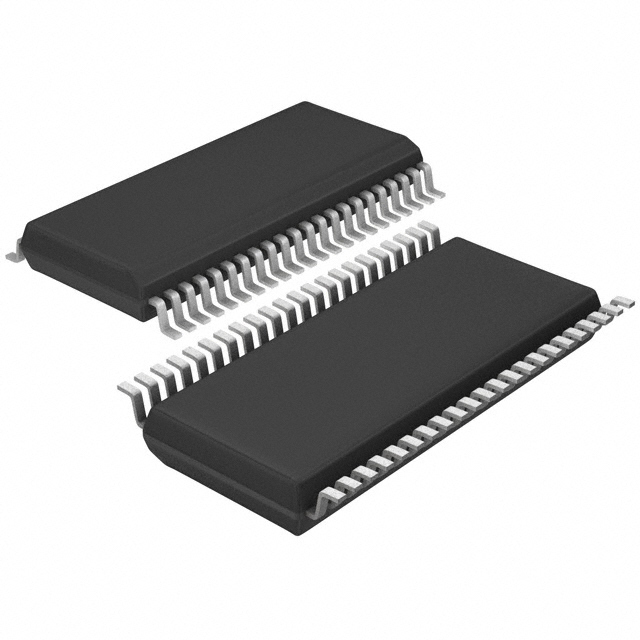

LTC2704CGW-16#PBF

Производитель

Analog Devices

Общее описание

LTC2704CGW-16#PBF — это высокоточный четырёхканальный 16-битный цифро-аналоговый преобразователь (DAC) с выходом напряжения и интерфейсом SPI. Этот чип предназначен для использования в приложениях, требующих высокого уровня точности и стабильности, таких как научные приборы, автоматизация процессов и телекоммуникации.

Преимущества

• Высокая точность: 16-битное разрешение обеспечивает исключительную точность преобразования.
• Многоканальность: Наличие четырёх независимых каналов позволяет использовать один чип для нескольких задач одновременно.
• Буферизованные выходы: Изолируют нагрузку от внутреннего ЦАП, повышая стабильность сигнала.
• Широкий диапазон питания: Работает с аналоговым напряжением питания от ±4.5V до ±16.5V и цифровым напряжением питания от 2.7V до 5.5V.
• Интерфейс SPI: Упрощает интеграцию с микроконтроллерами и процессорами.

Недостатки

• Относительно медленное время установления: Время примерно 10 мкс может быть недостаточно для ультрабыстрых приложений.
• Высокая стоимость: Как и большинство высокоточных компонентов, LTC2704CGW-16#PBF может быть дороже по сравнению с альтернативами с меньшей точностью.

Типовое использование

• Научные приборы
• Автоматизация промышленных процессов
• Телекоммуникационные системы
• Прецизионные измерительные системы

Рекомендации по применению

При проектировании схемы с использованием LTC2704CGW-16#PBF следует учитывать следующие моменты:

• Обеспечение качественного питания для минимизации шума.
• Оптимизация разводки печатной платы, особенно на аналоговой стороне, чтобы избежать перекрестных помех.
• Подключение подходящей внешней опорной напряга для обеспечения максимальной точности.

Основные технические характеристики

• Разрешение: 16 бит
• Число ЦАП: 4
• Время установления: 10 мкс (типичное)
• Тип выхода: Буферизированное напряжение
• Дифференциальный выход: Нет
• Интерфейс данных: SPI
• Тип опорного напряжения: Внешнее
• Напряжение питания (аналоговое): ±4.5V ~ ±16.5V
• Напряжение питания (цифровое): 2.7V ~ 5.5V
• Точность ИНЛ/ДНЛ (LSB): ±2 (максимум), ±1 (максимум)
• Рабочая температура: 0°C ~ 70°C
• Корпус: 44-SSOP (поверхностный монтаж)

Возможные аналоги

• DAC8564 от Texas Instruments
• AD5544 от Analog Devices

Выбирая между этими аналогами, следует учитывать конкретные требования вашего проекта, такие как диапазон питания, тип интерфейса и точность.
