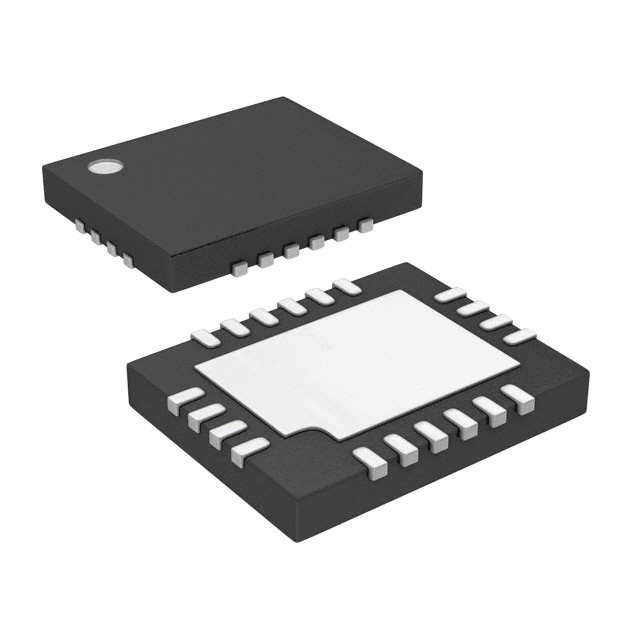

LTC2657IUFD-H12#PBF

LTC2657IUFD-H12#PBF от Analog Devices

Общее описание

LTC2657IUFD-H12#PBF — это 12-битный цифровой аналоговый преобразователь (DAC) с восемью каналами и независимыми выходами напряжения, выпускаемый компанией Analog Devices. Эти устройства востребованы благодаря возможности высокоточного преобразования цифровых сигналов в аналоговые.

Преимущества

• Высокая точность: 12-битное разрешение позволяет получать точные и стабильные аналоговые выходные сигналы.
• Быстрое время установки: Обеспечивает быстрое время установки в пределах 3,9 мкс, что критично для приложений, требующих высокой скорости преобразования.
• Встроенная буферизация: Уменьшает нагрузку на внешние компоненты и упрощает проектирование схем.
• Широкий диапазон температур: Может работать в диапазоне температур от -40°C до +85°C, что делает его пригодным для широкого круга промышленных применений.
• Поддержка I²C интерфейса: Позволяет легко интегрироваться в системы с популярным интерфейсом передачи данных.

Недостатки

• Высокая стоимость: Цена может быть выше по сравнению с аналогичными продуктами с меньшим количеством функций.
• Необходимость внешних компонентов: Для большинства применений потребуется внешнее опорное напряжение.

Типовое использование

• Измерительные системы: Для преобразования цифровых данных в аналоговые сигналы.
• Контроль и автоматизация: В системах регулирования и управления.
• Аудиосистемы: Преобразование цифровых аудиосигналов в аналоговые.
• Медицинское оборудование: Высокоточное управление и анализ данных.

Технические характеристики

• Разрядность: 12 бит
• Количество каналов преобразования: 8
• Время установки: 3,9 мкс (тип.)
• Тип выхода: Напряжение - буферизованный
• Дифференциальный выход: Нет
• Интерфейс данных: I²C
• Тип опорного напряжения: Внешнее, внутреннее
• Напряжение питания, аналоговое: 5 В
• Напряжение питания, цифровое: 5 В
• ИНЛ/ДНЛ (наименьший значащий бит): ±0.5, ±0.1
• Корпус: 20-WFQFN с термопадом на дне
• Тип установки: Поверхностный монтаж
• Рабочая температура: от -40°C до +85°C

Возможные аналоги

• AD5328BRUZ от Analog Devices
• MCP4728A0T-E/UN от Microchip Technology
• DAC8578IPWR от Texas Instruments

Рекомендации по применению

1. Конфигурация опорного напряжения: Подключите правильное опорное напряжение для обеспечения требуемой точности выхода.
2. Интерфейс I²C: Убедитесь, что микроконтроллер или другой управляемый компонент поддерживает I²C для корректной работы с DAC.
3. Теплоотвод: В многоканальных и высоконагруженных приложениях обеспечить адекватное рассеяние тепла.

LTC2657IUFD-H12#PBF — это надежный выбор для разработчиков, которым требуется высокоточный и многоканальный DAC, обладающий быстродействием и универсальностью в различных приложениях.
