LTC2657BIUFD-L16#PBF

LTC2657BIUFD-L16#PBF от Analog Devices

Общее описание

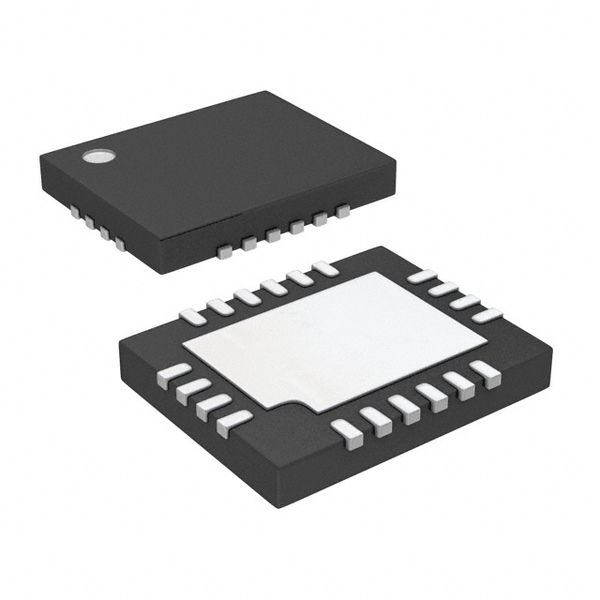

LTC2657BIUFD-L16#PBF - это высокоточный 16-битный ЦАП (Цифро-Аналоговый Преобразователь) с буферизованным выходом напряжения. Устройство реализовано в 20-контактном корпусе QFN (4x5 мм) и предназначено для использования в высокопроизводительных аналоговых системах. ЦАП имеет интерфейс I2C, что делает его удобным для интеграции в современные цифровые системы.

Преимущества

• Высокая точность: 16-битный разрешение позволяет выполнять высокоточные преобразования, что необходимо для критически важных приложений.
• Многоканальность: 8 независимых выходных каналов обеспечивают гибкость в проектировании сложных аналоговых систем.
• Буферизированный выход: Обеспечивает стабильность и высокое качество выходного сигнала.
• Компактный корпус: 20-контактный QFN занимает минимум места на плате, что важно для компактных устройств.

Недостатки

• Требуется внешнее опорное напряжение: Наличие опорного напряжение повышает сложность проектирования.
• Чувствительность к помехам: Высокоточные устройства могут быть чувствительными к электромагнитным помехам, что требует дополнительного экранирования.

Типовое использование

• Прецизионные измерительные приборы
• Медицинские устройства
• Аудиотехника высокого класса
• Системы автоматизации и управления

Рекомендации по применению

• Обеспечьте стабильное питание: Стабильное питание (2.7V - 5.5V) необходимо для поддержания высокой точности преобразования.
• Используйте качественное внешнее опорное напряжение: Это существенно влияет на точность выходного сигнала.
• Экранирование: В условиях высокого уровня электромагнитных помех используйте экраны и качественное землеобеспечение.

Основные технические характеристики

• Разрядность: 16 бит
• Количество ЦАП: 8
• Время установления: 9.1µs (тип.)
• Тип выходного сигнала: Буферизованное напряжение
• Входная шина: I2C
• Опорное напряжение: Внешнее, внутреннее
• Питание, аналоговое: 2.7V ~ 5.5V
• Питание, цифровое: 2.7V ~ 5.5V
• Операционная температура: -40°C ~ 85°C
• Корпус: 20-QFN (4x5 мм)

Возможные аналоги

• LTC2658: Также предлагает высококачественные 16-битные ЦАПы с буферизованными выходами и I2C интерфейсом.
• AD5686 от Analog Devices: 16-битный ЦАП с аналогичными характеристиками и SPI интерфейсом.
• MCP4728 от Microchip Technology: 12-битный многоканальный ЦАП с I2C интерфейсом.

Таким образом, LTC2657BIUFD-L16#PBF представляет собой идеальное решение для высокоточных прецизионных приложений, требующих многоканального ЦАП с простым цифровым интерфейсом.
