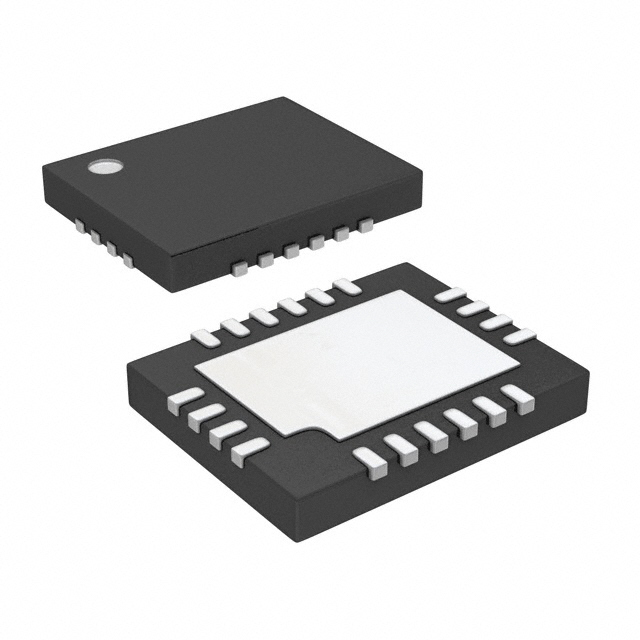

LTC2657BIUFD-H16#PBF

LTC2657BIUFD-H16#PBF от Analog Devices

Описание

LTC2657BIUFD-H16#PBF - это высокоточный 16-разрядный цифрово-аналоговый преобразователь (ЦАП) с восемью каналами от компании Analog Devices. Данный компонент оснащен интерфейсом I2C и предназначен для преобразования цифровых сигналов в аналоговые, предоставляя высококачественный выходной сигнал.

Преимущества

• Высокая разрешающая способность: 16-разрядный выходной сигнал обеспечивает высокую точность преобразования.
• Многоканальность: Восемь каналов для одновременной работы с несколькими сигналами.
• Буферированный вывод: Высокое качество сигнала на выходе без необходимости внешнего буфера.
• Встроенная температурная компенсация: Устойчивость к изменениям температуры, обеспечивая стабильность работы.
• Поддержка I2C интерфейса: Простой и надежный интерфейс для обмена данными.

Недостатки

• Требовательность к питанию: Требуется стабилизированное питание 5V для аналоговой и цифровой частей.
• Скорость отклика: Время установления 9.1 мкс может быть недостаточным для высокоскоростных приложений.

Типовое использование

• Аудио и видео оборудование: Аудио ЦАП для высококачественного воспроизведения звука.
• Медицинские приборы: Преобразование сигналов в медицинских датчиках и устройствах.
• Промышленные контроллеры: Преобразование и управление аналоговыми сигналами в системах автоматизации.

Рекомендации по применению

Для обеспечения стабильной работы LTC2657BIUFD-H16#PBF следует:

• Гарантировать стабилизированное питание 5V для аналогового и цифрового источников.
• Правильно планировать разводку PCB, минимизируя длину соединений для снижения уровня помех.
• Использовать внешние фильтры для входных и выходных данных для дополнительной защиты от шумов.

Основные технические характеристики

• Разрядность: 16 бит
• Количество каналов: 8
• Время установления: 9.1 микросекунд (типичное)
• Тип выхода: Буферированный, аналоговый сигнал
• Интерфейс данных: I2C
• Тип опорного напряжения: Встроенное, внешнее
• Питание (аналоговое): 5V
• Питание (цифровое): 5V
• Операционный температурный диапазон: от -40°C до 85°C
• Корпус: 20-WFQFN Exposed Pad (4x5 мм)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• DAC8771 от Texas Instruments: Также предоставляет высокую точность и буферированный аналоговый выходной сигнал.
• MCP4725 от Microchip Technology: 12-разрядный ЦАП с I2C интерфейсом, подходящий для менее требовательных задач.

Эти аналоги могут быть рассмотрены в зависимости от требований к точности и числу каналов.
