LTC2656CUFD-H12#PBF

LTC2656CUFD-H12#PBF - Цифро-аналоговый преобразователь от Analog Devices

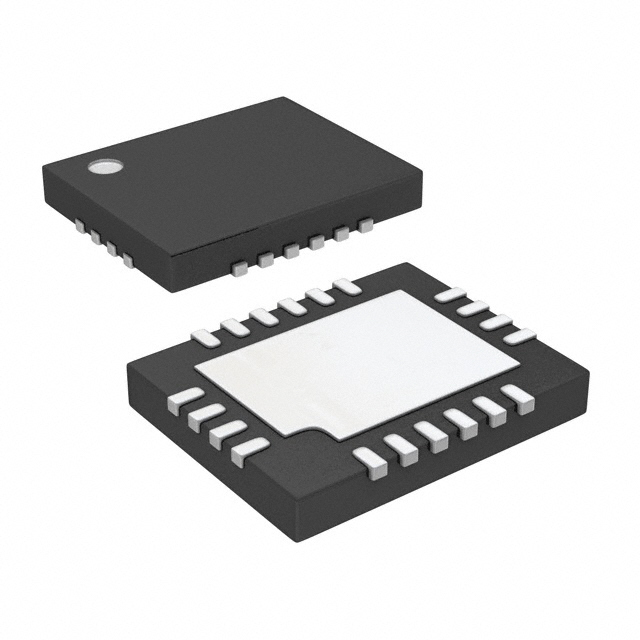

Общее описание: LTC2656CUFD-H12#PBF - это высокоточный 12-разрядный (12-bit) цифровой к аналоговому преобразователь (ЦАП) от компании Analog Devices. Данный микросхема представляет из себя восьмиканальный ЦАП с выходом напряжения и входным интерфейсом SPI. Он поставляется в компактном корпусе 20-QFN (4x5 мм).

Преимущества:

• Высокая точность: устройство обеспечивает малые значения INL/DNL (±0.5, ±0.1 LSB).
• Многоканальность: наличием восьми независимых каналов.
• Универсальность в использовании: возможность выбора внешнего либо внутреннего источника опорного напряжения.
• Компактность и удобство монтажа: небольшой корпус 20-QFN с выводом для монтажа на поверхность.

Недостатки:

• Требования к питанию: для обоих аналоговых и цифровых цепей требуется питание с напряжением 5В.
• Ограниченный диапазон рабочих температур: от 0°C до 70°C.

Типовое использование:

• Преобразование цифровых сигналов в аналоговые в системах управления.
• Регулирование напряжений в измерительных приборах.
• Управление приводами и актюаторами.
• Мультиплексные аналоговые выходы в промышленных процессах.

Рекомендации по применению:

• Для точного измерения и контроля используйте внешнее опорное напряжение.
• Обеспечьте надлежащее охлаждение и защиту устройства при эксплуатации в условиях высоких температур.
• Используйте соответствующий ферритовый сердечник и фильтры для минимизации шумов по питанию.

Основные технические характеристики:

• Разрядность: 12 бит
• Количество ЦАП: 8
• Время установления: 4.6 мкс (типичное)
• Тип выхода: Напряжение - буферизированный
• Дифференциальный выход: Нет
• Цифровой интерфейс: SPI
• Тип опорного сигнала: Внешний, Внутренний
• Напряжение питания (аналог): 5В
• Напряжение питания (цифровой): 5В
• INL/DNL (LSB): ±0.5, ±0.1
• Корпус устройства: 20-WFQFN Exposed Pad
• Тип монтажа: Поверхностный монтаж
• Рабочий температурный диапазон: от 0°C до 70°C

Возможные аналоги:

• DAC8568 от Texas Instruments
• MCP4922 от Microchip Technology
• AD5689R от Analog Devices

Этот преобразователь станет отличным выбором для проектов, требующих многоканальных высокоточных ЦАП с буферизированным выходом напряжения.
