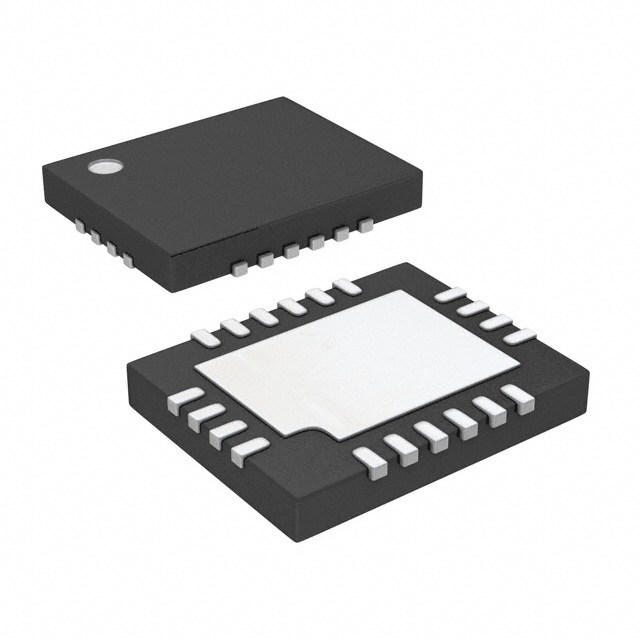

LTC2656CIUFD-L16#PBF

LTC2656CIUFD-L16#PBF от Analog Devices

Общее описание

LTC2656CIUFD-L16#PBF — это высокоточный 16-разрядный цифро-аналоговый преобразователь (ЦАП) с восемью выходами напряжения. Данный компонент создан для обеспечения высокой точности и стабильности аналогового сигнала, что делает его идеальным выбором для применения в различных высокоточных системах.

Преимущества

• Высокая разрешающая способность: 16 бит обеспечивает высокую точность и более плавное преобразование цифро-аналогового (ЦА) сигнала.
• Восемь каналов: один чип поддерживает восемь независимых выходов, что экономит место на плате и упрощает проектирование.
• Низкое время установления: время установления составляет всего 8.9 мкс (типично), что обеспечивает быстрый отклик системы.
• Интерфейс SPI: поддержка интерфейса SPI облегчает интеграцию с большинством микроконтроллеров и других цифровых систем.

Недостатки

• Необходимость внешнего источника опорного напряжения: для некоторых применений может потребоваться использование внешнего источника опорного напряжения для достижения наибольшей точности и стабильности.
• Диапазон температур: рабочий диапазон температур от -40°C до 85°C, что может быть недостаточно для экстремальных условий эксплуатации.

Типовое использование

• Прецизионные измерительные приборы
• Управление приводами и двигателями
• Системы автоматизации
• Медицинское оборудование

Рекомендации по применению

• Убедитесь, что использованы правильные номиналы компонентов для фильтрации питания и стабилизации напряжения.
• При разработке схемы учитывайте особенности интерфейса SPI и требования по синхронизации для корректной работы устройства.
• При использовании внешнего опорного напряжения выбирайте высокостабильные и малошумящие источники.

Основные технические характеристики

• Разрядность: 16 бит
• Количество ЦАП: 8
• Время установления: 8.9 микросекунд (типично)
• Тип выхода: Напряжение - Буферизованный
• Интерфейс данных: SPI
• Тип опоры: Внешний, Внутренний
• Напряжение питания, аналоговое: 2.7В ~ 5.5В
• Напряжение питания, цифровое: 2.7В ~ 5.5В
• Линейные отклонения INL/DNL (LSB): ±6, ±0.3
• Диапазон рабочих температур: -40°C ~ 85°C
• Корпус: 20-WFQFN с вскрытым поддоном
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• AD5686R от Analog Devices: аналогичный ЦАП с поддержкой восьми каналов и интерфейсом SPI.
• MCP4922 от Microchip Technology: ЦАП с меньшей разрядностью (12 бит), но также имеющий два канала и совместимый по интерфейсу SPI.

Эти компоненты предлагают схожую функциональность и могут подойти в зависимсоти от конкретных требований вашей системы.
