LTC2656BCUFD-H16#PBF

LTC2656BCUFD-H16#PBF от Analog Devices

Общее описание

LTC2656BCUFD-H16#PBF – это высокоточный 16-битный ЦАП (Цифро-аналоговый преобразователь) с восемью выходами, выпускаемый компанией Analog Devices. Прибор имеет малое время установления сигнала и широкий диапазон входных и выходных напряжений, что делает его идеальным для применения в системах автоматического управления, телекоммуникациях и промышленной автоматике.

Преимущества

• Высокая разрядность: Обеспечивает высокую точность преобразования с 16-битной разрешающей способностью.
• Малое время установления сигнала: Типичное время установления составляет всего 7,9 мкс.
• Универсальность по питанию: Поддерживает как внутренний, так и внешний источник опорного напряжения для максимального удобства использования.
• Низкое энергетическое потребление: Энергосберегающий режим работы.

Недостатки

• Температурные ограничения: Рабочий температурный диапазон от 0°C до 70°C, что может быть недостатком для более суровых условий эксплуатации.

Типовое использование

• Автоматизированные системы управления
• Преобразование сигналов в телекоммуникационных системах
• Точная настройка в измерительном оборудовании
• Медицинская электроника и приборы
• Научные исследования и лабораторное оборудование

Рекомендации по применению

• Убедитесь в правильной конфигурации опорного напряжения для достижения максимальной точности преобразования.
• Используйте как можно более чистое питание для предотвращения шумов и возможных искажений выходного сигнала.
• Правильно заземляйте устройство для уменьшения наводок и повышения точности.

Основные технические характеристики

• Разрядность: 16 бит
• Число каналов ЦАП: 8
• Время установления: 7,9 мкс
• Тип выхода: Напряжение - буферированный
• Дифференциальный выход: Нет
• Интерфейс данных: SPI
• Тип опорного напряжения: Внешний, внутренний
• Напряжение питания, аналог: 5 В
• Напряжение питания, цифровой: 5 В
• ИНЛ/ДНЛ (LSB): ±2, ±0,3

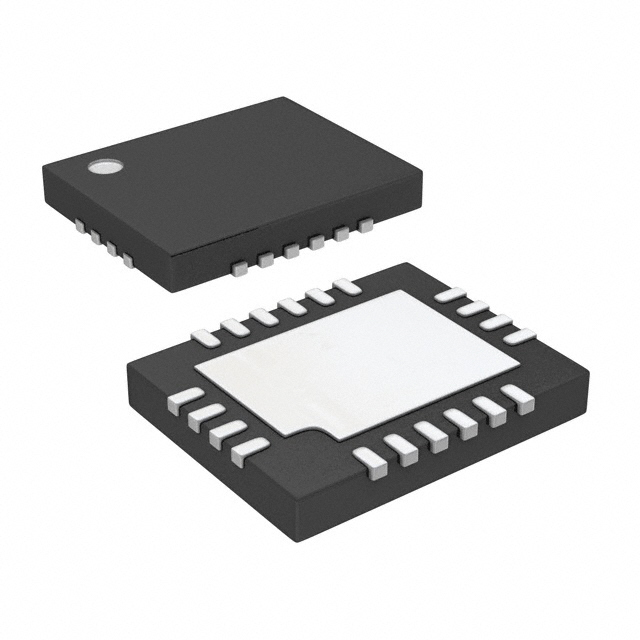

• Корпус: 20-WFQFN с открытой площадкой
• Тип монтажа: Поверхностный

Возможные аналоги

• AD5686R от Analog Devices
• MAX5715 от Maxim Integrated
• DAC8568 от Texas Instruments

Заключение

LTC2656BCUFD-H16#PBF – это высокопроизводительный и точный 16-битный ЦАП, который идеально подходит для различных применений, требующих высокой точности и быстрого времени отклика. Это делает его отличным выбором для автоматизированных систем управления, телекоммуникаций, медицинской электроники и научных исследований.
