LTC2655IUF-L12#PBF

LTC2655IUF-L12#PBF от Analog Devices

Общее описание

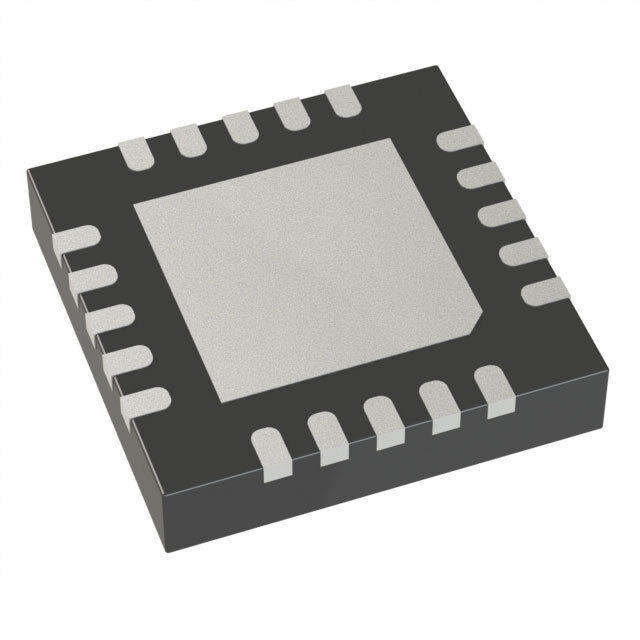

LTC2655IUF-L12#PBF — это 12-разрядный цифровой к аналоговому преобразователь (ЦАП) на четыре канала с буферным выходом напряжения. Этот компонент имеет компактный корпус 20-QFN (4x4) и предназначен для работы в широком диапазоне напряжений питания — от 2.7 до 5.5 В. LTC2655 оснащен интерфейсом I2C, что делает его идеальным для применения в широком спектре задач, включая системы управления, измерительные приборы и медиаустройства.

Преимущества

• Высокое разрешение: 12-битная точность позволяет достигать высокой точности регулировки выходного сигнала.
• Буферный выход: Обеспечивает стабильный выходной сигнал даже при изменяющихся нагрузках.
• Поддержка внешнего и внутреннего опорного напряжения: Удобно для различного рода применений.
• Широкий диапазон напряжений питания: Подходит для различных конфигураций систем.

Недостатки

• Ограниченная температура эксплуатации: Рабочий диапазон от -40°C до 85°C может быть недостаточен для некоторых экстремальных условий эксплуатации.
• Не поддерживает дифференциальный выход: Если ваша схема требует дифференциального выхода, необходимо использовать другие компоненты.

Типовое использование

• Системы управления
• Медицинские устройства
• Измерительные приборы
• Мультимедийные системы
• Прецизионные конверторы

Рекомендации по применению

1. Питание и заземление: Обеспечить стабилизированные источники аналогового и цифрового напряжения питания (2.7V - 5.5V).
2. Опорное напряжение: Выберите и подключите внешний или используйте встроенное опорное напряжение в зависимости от требований вашей схемы.
3. Интерфейс I2C: Настройте и управляйте устройством через I2C.
4. Монтаж: Учитывайте размеры корпуса (20-QFN) и обеспечьте достаточную площадь для поверхностного монтажа.

Основные технические характеристики

• Разрядность: 12 бит
• Кол-во ЦАП: 4
• Время установления: 3.9 мкс (макс)
• Тип выхода: Напряжение - буферное
• Интерфейс данных: I2C
• Тип опорного напряжения: Внешнее, Внутреннее
• Напряжение питания, аналоговое: 2.7 В - 5.5 В
• Напряжение питания, цифровое: 2.7 В - 5.5 В
• Температура эксплуатации: -40°C ~ 85°C
• Корпус / Способ установки: 20-QFN (4x4), Поверхностный монтаж

Возможные аналоги

• MCP4728 от Microchip: Аналогичный 12-битный многоканальный ЦАП с интерфейсом I2C.
• AD5694R от Analog Devices: 12-битный ЦАП с похожими характеристиками и интерфейсом I2C, но отличающийся по некоторым параметрам.

Компонент LTC2655IUF-L12#PBF от Analog Devices является высокоточным и надежным решением для различных приложений, требующих точного аналогового вывода, предоставляя высокую производительность и гибкость в компактном корпусе.
