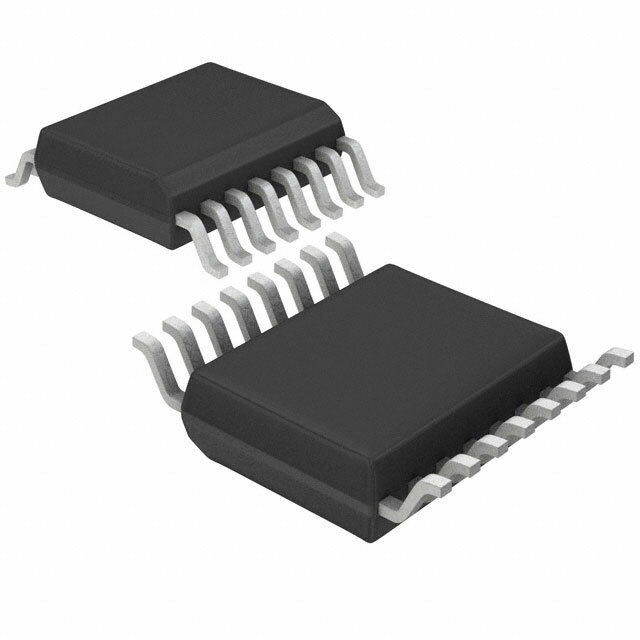

LTC2655BIGN-H16#PBF

Описание компонента LTC2655BIGN-H16#PBF

Общее описание

LTC2655BIGN-H16#PBF от Analog Devices — это высокоточный 16-битный цифро-аналоговый преобразователь (ЦАП) с четырьмя каналами вывода. Этот компонент оптимально подходит для приложений, требующих высокой точности и стабильности выходного сигнала. Встроенный буферный выход и опция внутреннего и внешнего опорных напряжений обеспечивают гибкость в различных схемах.

Преимущества

• Высокая разрешающая способность: 16-битное разрешение обеспечивает высокую точность преобразования.
• Многоканальность: Четыре независимых канала позволяют использовать один компонент для нескольких задач.
• Быстрое время установления: Время установления сигнала составляет всего 9.1 мкс, что делает компонент подходящим для высокоскоростных приложений.
• Гибкость по входному напряжению: Возможность использования как внутреннего, так и внешнего опорного напряжения.
• Упрощённая интеграция: Интерфейс I2C упрощает подключение и управление компонентом.

Недостатки

• Широкий корпус: В некоторых приложениях ширина корпуса может ограничить размещение компонентов на плате.
• Требования к питанию: Необходимость обеспечения стабильного питания в диапазоне 5 В может потребовать дополнительных стабилизаторов.

Типовое использование

• Системы автоматизации и управления
• Прецизионные измерительные приборы
• Аудио и видео оборудование высокого качества
• Медицинские приборы
• Телекоммуникационные устройства

Рекомендации по применению

• Используйте внутренний опорный источник напряжения для среды, где важно максимизировать простоту схемы.
• При необходимости точной калибровки и компенсации температуры, используйте внешнее опорное напряжение.
• Обеспечьте хорошую фильтрацию питания и заземление для минимизации шумов в аналоговых цепях.
• При разводке печатной платы расположите цифровые и аналоговые цепи на отдельные слои, чтобы уменьшить перекрёстные помехи.

Основные технические характеристики

• Разрядность: 16 бит
• Количество ЦАП: 4
• Время установления: 9.1 мкс (типичное)
• Тип выхода: Буферизированный выход напряжения
• Интерфейс передачи данных: I2C
• Тип опорного напряжения: Внешнее, внутреннее
• Напряжение питания, аналоговое: 5 В
• Напряжение питания, цифровое: 5 В
• Точность нелинейности (INL): ±2 LSB
• Дифференциальная нелинейность (DNL): ±0.3 LSB
• Рабочая температура: от -40°C до +85°C
• Корпус: 16-SSOP (3.90 мм ширина)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• MAX5216 от Maxim Integrated
• MCP4728 от Microchip Technology
• AD5668 от Analog Devices

Этот компонент идеально подходит для применения в схемах, где требуется высокая точность и стабильность сигналов при минимальных колебаниях напряжения и шуме.
