LTC2654IUF-L12#PBF

Описание LTC2654IUF-L12#PBF от Analog Devices

Общее описание

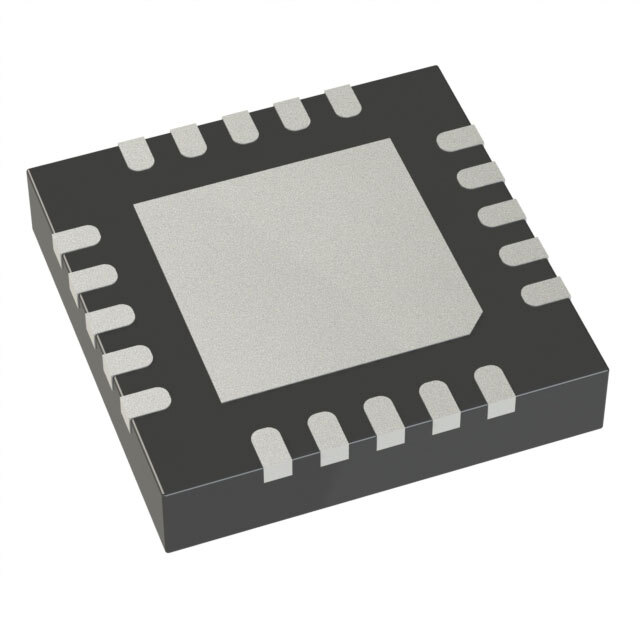

LTC2654IUF-L12#PBF представляет собой 12-разрядный цифро-аналоговый преобразователь (ЦАП) с четырьмя выходами, разработанный компанией Analog Devices. Устройство снабжено внутренним буфером и имеет возможность работы как с внутренним, так и с внешним опорным напряжением. Оно комплектуется в корпусе 20-QFN (4x4 мм), что обеспечивает компактные размеры и удобство в монтаже на печатных платах.

Преимущества

• Высокое разрешение: ЦАП обеспечивает 12-разрядное разрешение, что позволяет получить высокую точность аналогового выхода.
• Внутренний буфер: Благодаря внутреннему буферу, выходное напряжение остается стабильным и не зависит от нагрузки.
• Гибкость: Поддержка как внешнего, так и внутреннего опорного напряжения.
• Компактность: Устройство поставляется в компактном корпусе 20-QFN, что упрощает интеграцию в системы с ограниченным пространством.

Недостатки

• Требовательность к радиационной защите: В устройствах, работающих в экстремальных условиях (например, космическая техника), может понадобиться дополнительная защита от радиации.
• Температурные ограничения: Рабочий диапазон температуры составляет -40°C до +85°C, что может быть недостаточно для некоторых промышленных применений.

Типовое использование

• Генерация точных аналоговых сигналов в системах управления
• Сигнальные генераторы и аналоговые модуляторы
• Аппаратное радиоприёмное оборудование
• Медицинские приборы

Рекомендации по применению

• Обеспечьте надёжное питание устройства с напряжением в диапазоне 2.7V ~ 5.5V для аналоговой и цифровой частей.
• Используйте SPI интерфейс для обмена данными между ЦАП и управляющим микроконтроллером или процессором.
• Выбирайте правильное опорное напряжение (внутреннее или внешнее) в зависимости от требований вашей системы.

Основные технические характеристики

• Разрядность: 12 бит
• Количество ЦАП: 4
• Время установления: 4.2µs (Тип.)
• Тип выхода: Напряжение - Buферизованный
• Дифференциальный выход: Нет
• Интерфейс данных: SPI
• Тип опорного напряжения: Внешнее, Внутреннее
• Питание, аналоговая часть: 2.7V ~ 5.5V
• Питание, цифровая часть: 2.7V ~ 5.5V
• Погрешность нелинейности (INL/DNL): ±0.5, ±0.1 (LSB)
• Рабочая температура: -40°C ~ 85°C
• Корпус / упаковка: 20-WFQFN с открытой подложкой (4x4 мм)
• Монтаж: Поверхностный (SMD)

Возможные аналоги

• AD5686BRUZ от Analog Devices: Также 12-разрядный ЦАП с четырьмя выходами и поддержкой SPI интерфейса.
• MAX5741ACPP от Maxim Integrated: 12-разрядный параллельный ЦАП, но требует большего пространства для монтажа.
• MCP4922-E/SL от Microchip Technology: Двухканальный 12-разрядный ЦАП с аналогичными характеристиками.

Заключение

LTC2654IUF-L12#PBF – это высокоточный и компактный 12-разрядный четырёхканальный ЦАП, идеально подходящий для использования в различных системах, где требуется прецизионное преобразование цифрового сигнала в аналоговый.
