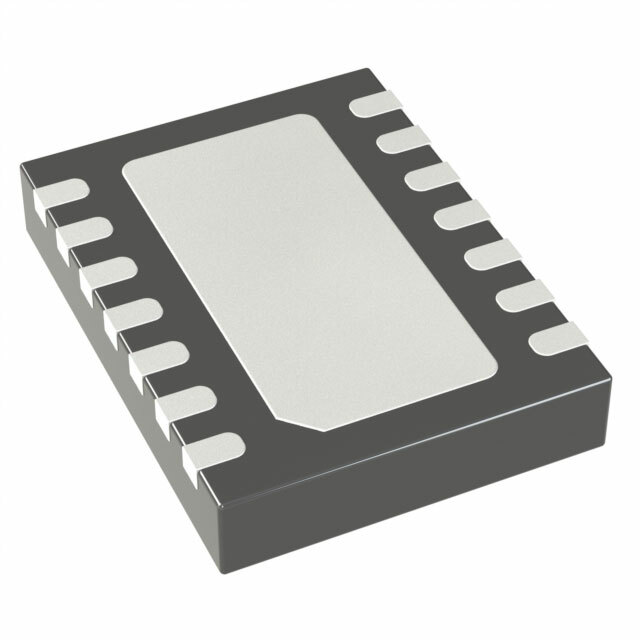

LTC2637IDE-LZ10#PBF

LTC2637IDE-LZ10#PBF от Analog Devices

Общее описание: LTC2637IDE-LZ10#PBF - это высокоточный 10-разрядный цифро-аналоговый преобразователь (ЦАП) от Analog Devices, который предоставляет восемь независимых выходов. Он рассчитан на широкий диапазон входного напряжения и различные типы интерфейсов, что делает его идеальным для широкого спектра приложений.

Преимущества:

• Высокая точность преобразования (10 бит)
• Встроенная буферизация выходного сигнала для предотвращения искажений
• Поддержка I2C интерфейса для удобной интеграции в системы
• Внешние и внутренние опорные напряжения для большей гибкости
• Низкое энергопотребление, что важно для портативных устройств
• Компактный корпус 14-DFN (4x3)

Недостатки:

• Требует внимательного обращения при монтаже из-за мелких выводов корпуса
• Может потребовать дополнительной пассивной фильтрации для обеспечения максимальной точности

Типовое использование:

• Аудио системы и обработка сигналов
• Прецизионные измерительные приборы
• Медицинская электроника
• Индустриальные контроллеры
• Устройства автоматизации
• Сетевые решения IoT

Рекомендации по применению:

• Рекомендуется использовать высококачественные источники питания для снижения шума и увеличения точности работы ЦАП
• В случае использования внутреннего опорного напряжения, удостоверьтесь в его стабильности и низком дрейфе
• Учтите тепловыделение при плотной упаковке компонентов на печатной плате

Основные технические характеристики:

• Количество бит: 10
• Количество D/A преобразователей: 8
• Время установления: 4.1µs (Типичное)
• Тип выхода: Напряжение - Буферизированный
• Интерфейс данных: I2C
• Тип опорного напряжения: Внешнее, Внутреннее
• Напряжение питания (аналоговое): 2.7V ~ 5.5V
• Напряжение питания (цифровое): 2.7V ~ 5.5V
• INL/DNL (LSB): ±0.2, ±0.5 (Максимум)
• Рабочая температура: -40°C ~ 85°C
• Корпус/размер: 14-WFDFN Exposed Pad / 14-DFN (4x3)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги:

• MCP4728 от Microchip Technology (поддержка I2C, 12 бит)
• AD5628 от Analog Devices (широкий диапазон выходного напряжения)
• DAC7578 от Texas Instruments (8-канальный 12-битный ЦАП)

Этот продукт идеально подходит для приложений, требующих высокой точности и надёжности, и его характеристики делают его отличным выбором для широкого спектра проектов.
