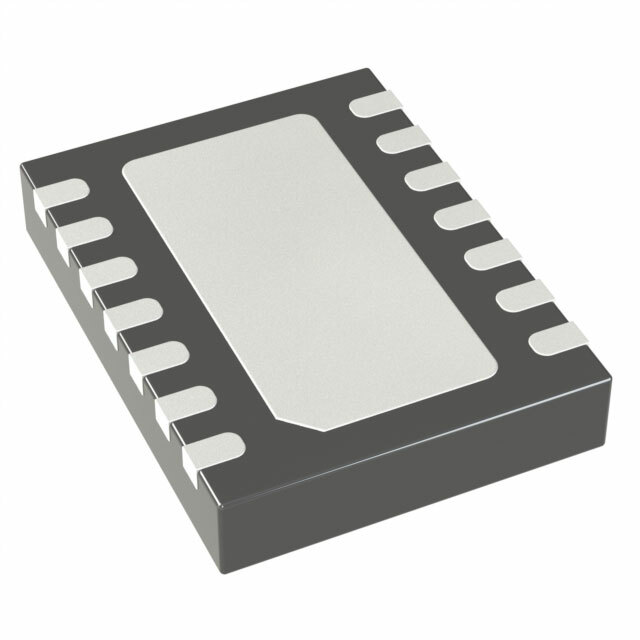

LTC2636IDE-LMI10#PBF

LTC2636IDE-LMI10#PBF от Analog Devices

Общее описание

LTC2636IDE-LMI10#PBF – это 10-битный цифро-аналоговый преобразователь (ЦАП) с 8 каналами, выпускаемый компанией Analog Devices. Этот компонент предназначен для высокоточного преобразования цифровых сигналов в аналоговые выходы. Он включен в компактный корпус DFN-14 с размером 4x3 мм.

Преимущества

• Высокая разрешающая способность: 10-битное разрешение обеспечивает точное преобразование сигналов.
• Многоканальность: 8 независимых каналов позволяют осуществлять несколько преобразований одновременно.
• Интегрированный буфер: Внутренний выходной буфер упрощает использование и повышает производительность.
• Гибкое питание: Поддерживает широкий диапазон напряжений питания от 2,7 В до 5,5 В, как на аналоговой, так и на цифровой частях.
• Низкое энергопотребление: Низкое потребление энергии делает его идеальным для портативных устройств.
• Простота в использовании: Поддержка интерфейса SPI упрощает интеграцию в схемы.

Недостатки

• Ограниченные температурные условия: Рабочий диапазон температур от -40°C до 85°C может быть недостаточным для некоторых экстремальных условий.
• Не поддерживает дифференциальные выходы: Отсутствие поддержки дифференциальных выходов может ограничить его применение в некоторых прецизионных схемах.

Типовое использование

• Преобразование цифровых сигналов в аналоговые в составе микропроцессорных систем управления.
• Аудио и видео оборудование.
• Медицинское оборудование.
• Прецизионные инструментальные системы.
• Управление промышленными процессами.

Рекомендации по применению

• Рекомендуется использовать внешний референс, чтобы обеспечить стабильное и точное преобразование.
• Учтите требования к питанию и стабильности источника напряжения для минимизации шумов.
• При необходимости использования в многошумных средах, обеспечьте дополнительные меры по защите от электромагнитных помех.

Основные технические характеристики

• Разрешение: 10 бит
• Число D/A преобразователей: 8
• Время установления: 4 µс (типичное)
• Тип выхода: Напряжение - буферизованный выход
• Интерфейс данных: SPI
• Тип опорного напряжения: Внешней, внутренний
• Аналоговое напряжение питания: 2,7 В ~ 5,5 В
• Цифровое напряжение питания: 2,7 В ~ 5,5 В
• Разрядность (INL/DNL): ±0,2, ±0,5 (максимум)
• Рабочая температура: -40°C ~ 85°C
• Корпус: 14-выводной DFN (4x3 мм)
• Способ крепления: Поверхностный монтаж (SMD)

Возможные аналоги

• LTC2608: ЦАП с более высоким (16-битным) разрешением и 8 каналами.
• AD5318: 10-битный ЦАП с 8 каналами от того же производителя, но может иметь отличающиеся характеристики.outputs.
