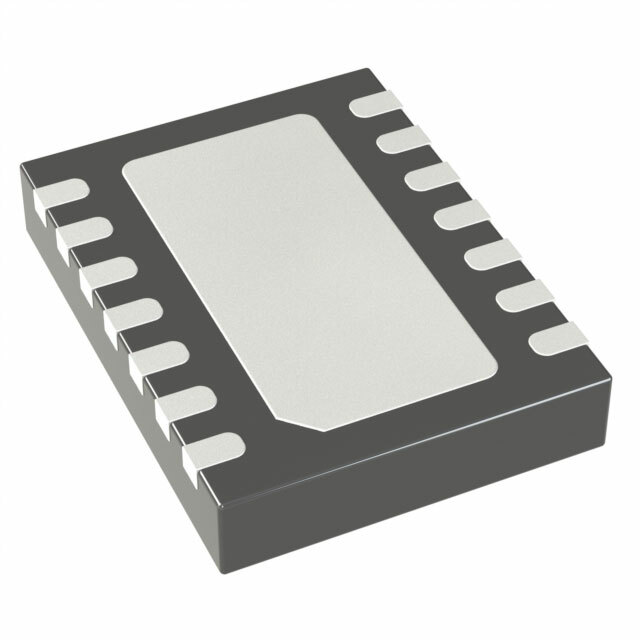

LTC2636CDE-HZ12#PBF

LTC2636CDE-HZ12#PBF от Analog Devices

Общее описание:

LTC2636CDE-HZ12#PBF представляет собой 12-битный цифро-аналоговый преобразователь (ЦАП) с восемью каналами, разработанный компанией Analog Devices. Этот компонент отличается высокой точностью и надежностью, что делает его идеальным решением для широкого спектра приложений, требующих преобразования цифровых сигналов в аналоговые.

Преимущества:

• Высокая точность: 12-битное разрешение обеспечивает высокую точность при преобразовании цифровых данных.
• Многоканальность: Поддержка восьми каналов позволяет использовать один компонент для множества задач.
• Интерфейс SPI: Надежный и быстрый SPI-интерфейс для передачи данных.
• Буферированный выход: Стабильный и надежный выходной сигнал.
• Встроенная справочная сеть: Возможность использования как внешних, так и внутренних справочных сигналов.

Недостатки:

• Ограниченный температурный диапазон: Рабочая температура от 0°C до +70°C может ограничить использование в некоторых промышленных и экстремально холодных средах.
• Требуется питание 5V: Необходимо обеспечить строгое соответствие питающего напряжения.

Типовое использование:

• Преобразование цифровых сигналов в аналоговые в системах управления.
• Применение в аудиоустройствах для высококачественного воспроизведения звука.
• Измерительные приборы и устройства сбора данных.
• Медицинские приборы и оборудование.

Рекомендации по применению:

• Для достижения максимальной точности поместите компонент в экранированный корпус и используйте качественные источники напряжения.
• Убедитесь, что интерфейс SPI правильно настроен и синхронизирован с остальной системой.
• При необходимости стабилизации температуры используйте тщательно контролируемое окружение.

Основные технические характеристики:

• Разрешение: 12 бит
• Количество ЦАПов: 8
• Время установления: 4.8µs (Тип.)
• Тип выхода: Напряжение - Буферированный
• Интерфейс данных: SPI
• Справочный тип: Внешний, Внутренний
• Напряжение питания, аналоговое: 5V
• Напряжение питания, цифровое: 5V
• ИНЛ/ДНЛ (наименьший значащий бит): ±1, ±1 (Макс.)
• Корпус: 14-WFDFN с выводной площадкой
• Тип монтажа: Поверхностный монтаж
• Рабочая температура: от 0°C до +70°C

Возможные аналоги:

• LTC2636CDE-HZ10#PBF - Аналог с 10-битным разрешением.
• MCP4922-E/SL - Двухканальный 12-битный ЦАП от Microchip Technology.
• AD5680BRJZ-1500RL7 - Одноканальный 12-битный ЦАП от Analog Devices.
