LTC2634IUD-HMX12#PBF

LTC2634IUD-HMX12#PBF от Analog Devices

Общее описание

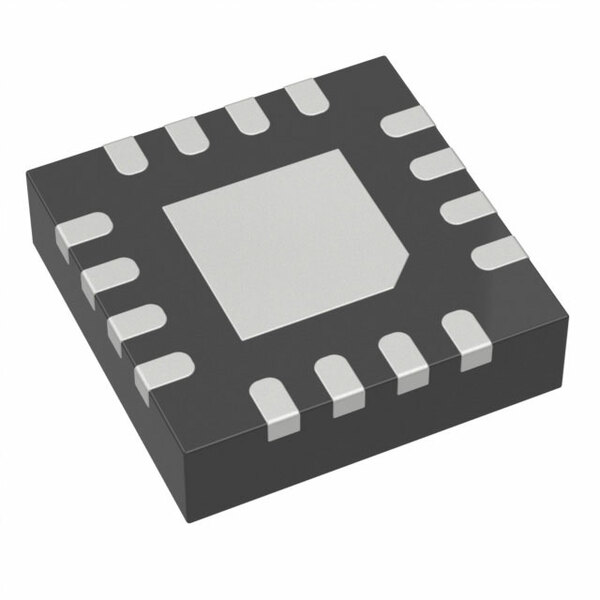

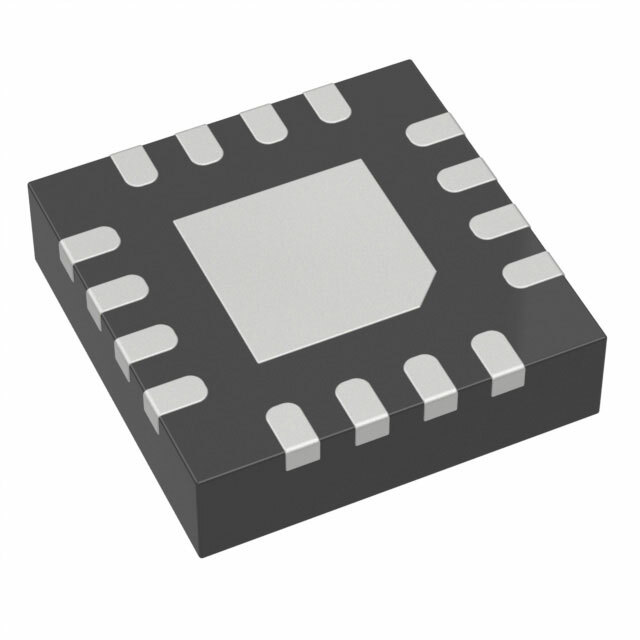

Микросхема LTC2634IUD-HMX12#PBF — это высококачественный 12-битный цифрово-аналоговый преобразователь (DAC) с выведенным аналоговым выходом в корпусе QFN-16. Она разработана компанией Analog Devices и предназначена для преобразования цифровых сигналов в аналоговые с высокой точностью. Преобразователь обладает четырьмя каналами и поддерживает интерфейс SPI для управления.

Преимущества

• Высокое разрешение: 12-битное разрешение обеспечивает высокую точность аналогового сигнала.
• Многоканальность: 4 канала позволяют использовать один чип для многоканального преобразования, что удобно для различных приложений.
• Интерфейс SPI: Легкость в интеграции и управлении благодаря стандартному цифровому интерфейсу.
• Компактный корпус: Корпус QFN-16 (3x3 мм) позволяет использовать чип в компактных устройствах.

Недостатки

• Требование к внешнему источнику опорного напряжения: Для обеспечения точности может потребоваться внешний источник опорного напряжения.
• Ограниченный рабочий температурный диапазон: Рабочий температурный диапазон от -40°C до 85°C может быть недостаточен для некоторых экстремальных условий эксплуатации.

Типовое использование

• Преобразование цифровых аудиосигналов в аналоговые.
• Управление аналоговыми компонентами (например, воссоздание аналоговых сигналов).
• Прецизионные системы управления и контроля.
• Медицинские приборы, которым требуется точное преобразование сигналов.

Рекомендации по применению

• Для достижения максимальной точности используйте внешний источник опорного напряжения.
• Учитывайте требования питательных напряжений: 5В для аналоговой и цифровой частей.
• Обеспечьте надлежащие условия отвода тепла, особенно при максимальной загрузке всех каналов.

Основные технические характеристики

• Разрешение: 12 бит
• Количество D/A преобразователей: 4 канала
• Время установления: 4.8 мкс (типовое)
• Тип выхода: напряжение (буферизованный)
• Интерфейс данных: SPI
• Тип опорного напряжения: внешний или внутренний
• Напряжение питания (аналоговое и цифровое): 5V
• Температурный диапазон: от -40°C до 85°C
• Корпус / масштаб: корпус QFN-16 (3x3 мм)

Возможные аналоги

• AD5683RBRUZ от Analog Devices: 16-битный DAC с аналогичным функционалом и SPI интерфейсом.
• MCP4922-E/ST от Microchip: 12-битный двойной DAC с SPI-интерфейсом, подойдет для более простых приложений.

Использование LTC2634IUD-HMX12#PBF открывает возможности для точного и многоканального цифрово-аналогового преобразования, что делает этот чип удобным решением для разного рода приложений в области электроники.
