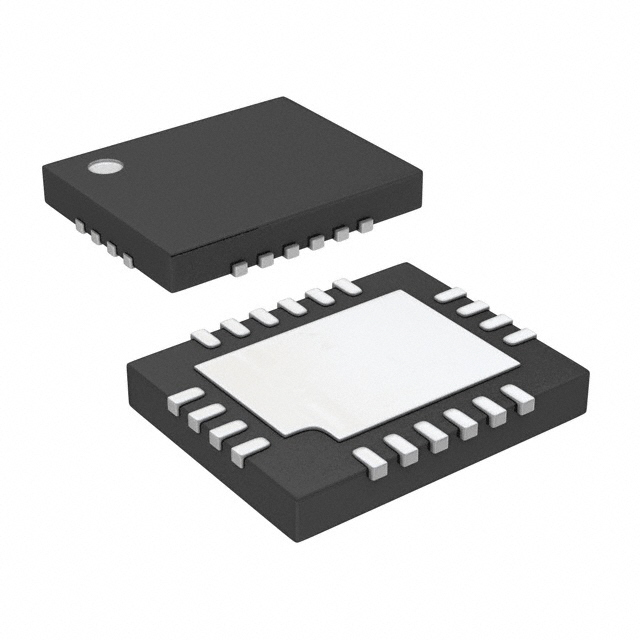

LTC2620CUFD#PBF от Analog Devices

Общее описание

LTC2620CUFD#PBF — это 12-битный цифро-аналоговый преобразователь (ЦАП) с восемью каналами, производимый компанией Analog Devices. Он предназначен для преобразования цифровых данных в аналоговые сигналы с высокой точностью и стабильностью. Устройство поддерживает интерфейс SPI для простого подключения к микроконтроллерам и другим цифровым системам управления.

Преимущества

• Высокая точность: 12-битное разрешение обеспечивает точное преобразование данных.
• Многоканальность: Наличие восьми каналов позволяет использовать один ЦАП для управления несколькими аналоговыми выходами.
• Широкий диапазон напряжений питания: Рабочее напряжение питания от 2.5 В до 5.5 В делает устройство гибким для различных приложений.
• Компактность: Корпус типа 20-QFN (4x5 мм) упрощает монтаж и экономит место на плате.

Недостатки

• Температурный диапазон: Рабочая температура ограничена диапазоном от 0°C до 70°C, что может быть критично для некоторых промышленных и экстремальных применений.

Типовое использование

• Системы автоматического управления
• Аудио- и видеотехника
• Прецизионные измерительные приборы
• Медицинское оборудование

Рекомендации по применению

• Хорошее заземление: Для поддержания высокой точности преобразования используйте качественное заземление и минимизируйте шум.
• Стабилизированное питание: Обеспечьте стабильное питание устройства для избегания ошибок из-за изменения напряжения.
• Термическое управление: Учитывайте температурные характеристики и при необходимости используйте радиаторы или другие методы терморегуляции.

Основные технические характеристики

• Разрядность: 12 бит
• Количество ЦАП: 8
• Время установления: 7 мкс (типично)
• Тип выхода: Напряжение — Буферизированный
• Интерфейс данных: SPI
• Тип опорного напряжения: Внешний
• Аналоговое напряжение питания: 2.5 В ~ 5.5 В
• Цифровое напряжение питания: 2.5 В ~ 5.5 В
• Корпус: 20-WFQFN Площадка для вывода теплоотвода

Возможные аналоги

• AD5689R от Analog Devices
• MCP4728 от Microchip Technology
• DAC8218 от Texas Instruments

Ссылки и документация:

• [PDF спецификация](https://www.analog.com/media/en/technical-documentation/data-sheets/2620fb.pdf)
