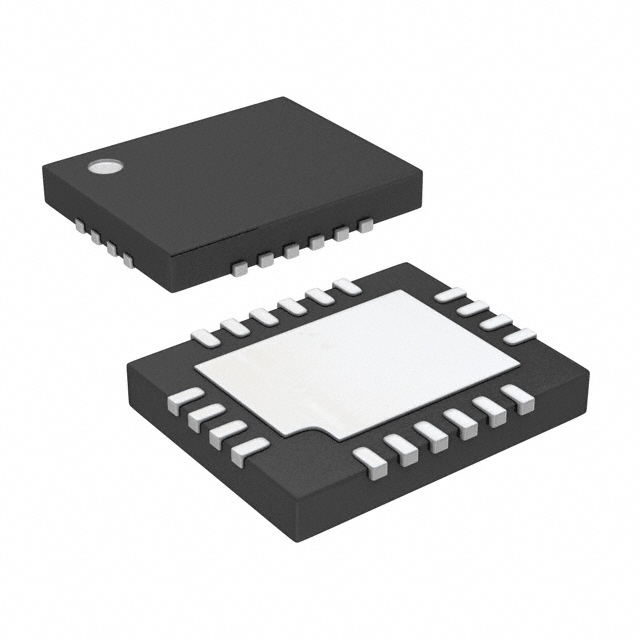

LTC2610CUFD#PBF

LTC2610CUFD#PBF от Analog Devices

Общее описание

LTC2610CUFD#PBF – это 14-разрядный цифровой-аналоговый преобразователь (ЦАП) с 8 каналами, разработанный компанией Analog Devices. Этот компонент обеспечивает высокую точность и стабильность преобразования цифровых сигналов в аналоговые. Корпус QFN-20 (4x5 мм) и низкий энергопотребление делают его идеальным выбором для применения в компактных устройствах.

Преимущества

• Высокая разрядность: 14-битная точность обеспечивает минимальные ошибки квантования.
• Многоканальный: поддержка 8 независимых каналов.
• Высокая скорость: время установления 9 мкс (типично) позволяет использовать его в высокоскоростных и динамических системах.
• Широкий диапазон напряжений питания: от 2.5V до 5.5V, что делает его гибким в использовании с различными источниками питания.
• Интерфейс SPI: Простой и распространенный способ управления, удобный для интеграции в существующие системы.

Недостатки

• Рабочая температура: компонент работает в диапазоне от 0°C до 70°C, что может быть недостаточно для экстремальных условий.
• Внешний источник опорного напряжения: Требуется внешний источник референсного напряжения, что может увеличить комплексность схемы.

Типовое Использование

• Прецизионные измерительные системы
• Медицинские приборы
• Аудио оборудование высококачественного уровня
• Программируемые источники питания
• Промышленные контроллеры

Рекомендации по применению

1. Питание: Подключите аналоговое и цифровое напряжение питания в диапазоне 2.5V до 5.5V. Обеспечьте надежное заземление и минимальные шумы.
2. Интерфейс SPI: Используйте последовательный интерфейс SPI для управления компонентом. Убедитесь, что цепи SPI имеют минимальное количество шумов и соответствуют требованиям по скорости.
3. Внешний референсный источник: Подключите стабильный внешний референсный источник напряжения для обеспечения высокой точности.

Основные Технические Характеристики

• Разрядность: 14 бит
• Количество ЦАП: 8
• Время установления: 9 µс (типично)
• Тип выхода: Напряжение - Буферизованный
• Интерфейс данных: SPI
• Тип опорного напряжения: Внешний
• Напряжение питания, аналоговое: 2.5V ~ 5.5V
• Напряжение питания, цифровое: 2.5V ~ 5.5V
• Диапазон рабочих температур: 0°C ~ 70°C
• Корпус / Тип упаковки: 20-WFQFN Exposed Pad
• Монтаж: Поверхностный монтаж (SMT)

Возможные Аналоги

• AD5647RBRUZ от Analog Devices: 12-bit, Octal DAC с внутренним референсом.
• MCP4922-E/P от Microchip Technology: Dual 12-bit DAC с SPI интерфейсом.
• MAX5841EGG+ от Maxim Integrated: Quad 14-bit DAC с внутренним референсом и SPI интерфейсом.

Этот компонент LTC2610CUFD#PBF сочетает в себе высокую точность и надежность, что делает его отличным выбором для различных высокоточных и профессиональных применений.
