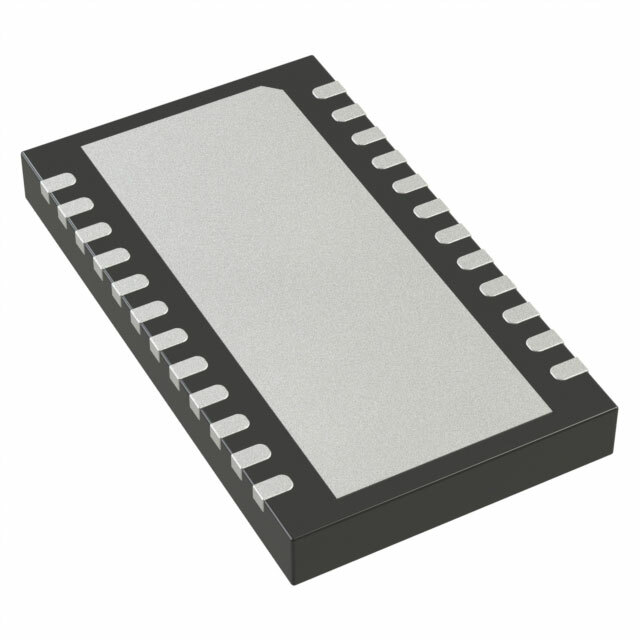

LTC2508CDKD-32#PBF

LTC2508CDKD-32#PBF от Analog Devices

Общее описание

LTC2508CDKD-32#PBF - это 32-битный аналого-цифровой преобразователь (ADC) с архитектурой SAR. Он предлагает высокую точность и скорость, обеспечивая до 1 MSPS (миллион выборок в секунду) при оцифровке аналоговых сигналов. Этот ADC спроектирован для работы с различными дифференциальными и псевдодифференциальными входными сигналами.

Преимущества

• Высокая точность: 32-битная разрядность обеспечивает чрезвычайно точное преобразование аналоговых сигналов в цифровую форму.
• Высокая скорость: Способен работать на частоте до 1 MSPS, что делает его идеальным для быстрых приложений.
• Гибкость: Поддерживает дифференциальные и псевдодифференциальные входы, расширяя возможности использования.
• Полный контроль: Возможность использования внешнего эталонного напряжения для точного контроля за оцифровкой.
• Низкое энергопотребление: Оптимизирован для экономии энергии, что важно для батарейных приложений.

Недостатки

• Сложность интеграции: Высокий уровень точности и функциональность могут потребовать тщательной настройки и калибровки.
• Зависимость от внешнего эталона: Требуется внешнее эталонное напряжение, что может усложнить системную интеграцию.

Типовое использование

• Медицинские приборы: Прецизионное оцифрование сигналов для медицинских измерительных устройств.
• Контрольно-измерительные приборы: Высокоточная оцифровка для научных и исследовательских приложений.
• Аудиосистемы высокого класса: Применение в высококачественном аудиооборудовании.
• Индустриальные измерительные системы: Точные измерения в различных производственных процессах.

Рекомендации по применению

• Совет по питанию: Используйте стабилизированные источники питания для минимизации шумов и помех.
• Фильтрация сигнала: Наличие качественных аналоговых фильтров на входе повысит точность преобразования.
• Эталонное напряжение: Используйте высокоточные эталонные источники напряжения для максимальной точности.

Основные технические характеристики

• Разрядность: 32 бита
• Частота выборки: до 1 MSPS
• Количество входов: 1
• Тип входа: Дифференциальный, псевдодифференциальный
• Интерфейс данных: SPI
• Напряжение питания (аналоговое): от 2.375 В до 2.625 В
• Напряжение питания (цифровое): от 2.375 В до 2.625 В
• Рабочая температура: от 0°C до 70°C
• Корпус: 24-DFN (7x4 мм)

Возможные аналоги

• AD7768-4 от Analog Devices: Более высокое количество каналов, но нижняя разрядность.
• ADS1256 от Texas Instruments: Высокая разрядность и высокое качество, но другая архитектура.

Использование LTC2508CDKD-32#PBF предоставляет множество возможностей для создания высокоточных и эффективных решений в различных областях применения.
