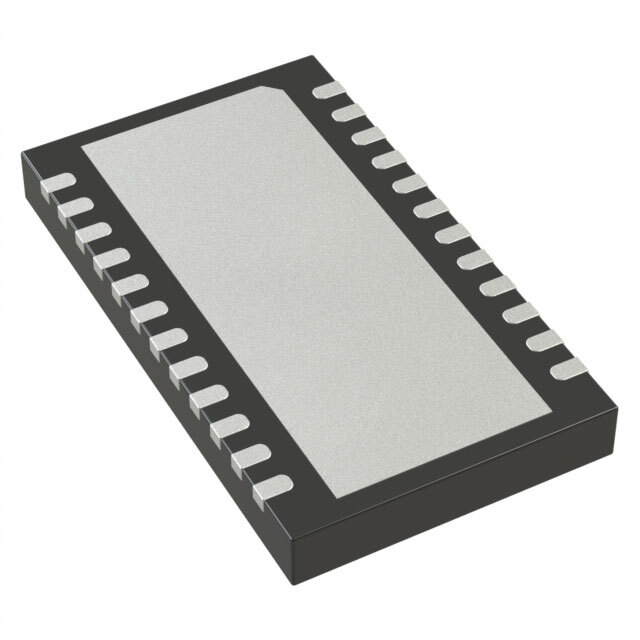

LTC2500IDKD-32#PBF

LTC2500IDKD-32#PBF от Analog Devices

Общее описание

LTC2500IDKD-32#PBF – это 32-битный аналого-цифровой преобразователь (АЦП) с архитектурой SAR (Successive Approximation Register) от компании Analog Devices. Этот АЦП отличается высокой точностью и быстродействием, что делает его подходящим для широкого спектра применений в обработке сигналов и измерительных системах.

Преимущества

• Высокая точность: 32-битное разрешение позволяет значительно улучшить качество измерений.
• Высокая скорость: Частота дискретизации до 1 М выборок в секунду.
• Широкий диапазон напряжений питания: Поддержка аналогового питания от 2.375В до 2.625В и цифрового от 1.71В до 5.25В.
• Удобный интерфейс: Поддержка параллельного интерфейса и SPI для удобной интеграции с другими системами.
• Компактный корпус: 24-выводной DFN (7x4) корпус занимает минимальное пространство на печатной плате.

Недостатки

• Необходимость внешнего опорного напряжения: Требует внешнего источника опорного напряжения для работы.
• Требует высокого качества сигнальной целостности: Для достижения максимальной точности необходимы хорошие условия размещения и питания на печатной плате.

Типовое использование

• Промышленные системы автоматизации и управления
• Медицинское оборудование
• Научное оборудование и измерительные приборы
• Высокоточные системы измерения и регулирования

Рекомендации по применению

• Фильтрация входных сигналов: Использование подходящих фильтров на входе для уменьшения шумов.
• Стабильное опорное напряжение: Обеспечить стабильное и высококачественное опорное напряжение для достижения максимальной точности.
• Правильная разводка печатной платы: Особое внимание к сигнальной целостности и экранированию критичных линий на плате.
• Термостабильность: Использование компонентов, обеспечивающих стабильную работу в требуемом диапазоне температур.

Основные технические характеристики

• Разрядность: 32 бита
• Частота дискретизации: до 1 мегапробы/сек
• Количество входов: 1
• Тип входа: Дифференциальный
• Интерфейс передачи данных: Параллельный, SPI
• Конфигурация: АЦП
• Операционное напряжение (аналоговое): 2.375В ~ 2.625В
• Операционное напряжение (цифровое): 1.71В ~ 5.25В
• Диапазон рабочих температур: -40°C ~ 85°C
• Корпус: 24-выводной DFN (7x4)
• Монтаж: Поверхностный монтаж (SMT)

Возможные аналоги

• AD7768-4: Высокопроизводительный 24-битный АЦП от Analog Devices.
• ADS1278: 24-битный АЦП с высокой частотой дискретизации от Texas Instruments.

Использование LTC2500IDKD-32#PBF в вашем проекте обеспечит высокую точность и надежность измерений, что особенно важно в критичных приложениях.
