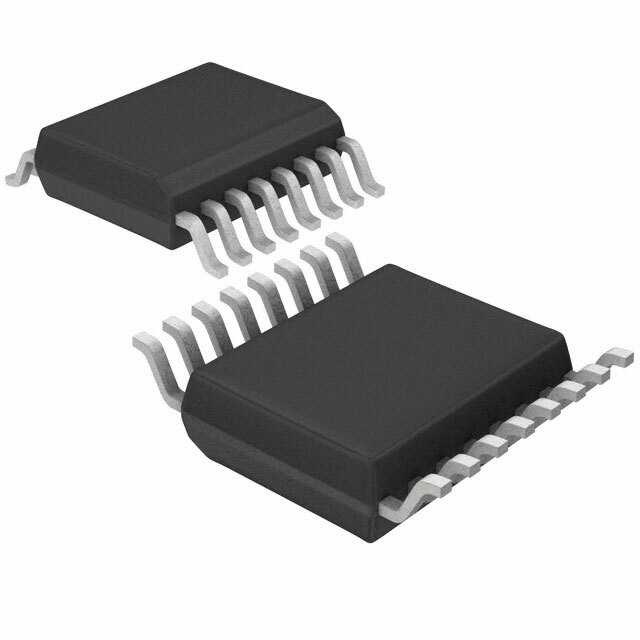

LTC2412CGN#PBF

LTC2412CGN#PBF

Общее описание

LTC2412CGN#PBF от Analog Devices представляет собой 24-битный аналого-цифровой преобразователь (АЦП) sigma-delta архитектуры с двумя входами. Он обеспечивает высокую точность измерений в различной промышленной и научной аппаратуре. Устройство выполнено в компактном корпусе SSOP-16, что делает его идеальным для применения в системах, где пространство ограничено.

Преимущества

• Высокая точность: Обеспечивает 24-битное разрешение, что гарантирует высокую точность оцифровки аналоговых сигналов.
• Широкий диапазон входного напряжения: Поддерживает рабочие напряжения от 2.7V до 5.5V.
• Низкое энергопотребление: Это особенно важно для автономных систем и устройств с ограниченным энергоресурсом.
• Простая интеграция: Встроенный SPI интерфейс облегчает коммуникацию с микроконтроллерами и другими цифровыми устройствами.

Недостатки

• Ограниченный рабочий температурный диапазон: От 0°C до 70°C, что может быть недостаточным для некоторых экстремальных условий эксплуатации.
• Требуется внешний опорный источник напряжения: Это добавляет дополнительные требования к схемотехническому проектированию.

Типовое использование

• Прецизионные измерительные приборы
• Системы сбора данных
• Медицинское оборудование
• Индустриальные контроллеры и автоматизация
• Анализаторы сигналов

Рекомендации по применению

• Питание и заземление: Для максимальной точности рекомендуется тщательно проектировать схемы питания и заземления с минимальным уровнем шума.
• Вынос электродов: Для предотвращения помех и уменьшения эффекта перекрестных помех, разводите линии сигналов как можно дальше от других цепей.
• Стабильность опорного напряжения: Обеспечьте высокую стабильность и точность внешнего опорного напряжения.

Основные технические характеристики

• Разрядность: 24 бита
• Частота выборки: 7.5 выборок в секунду
• Число входов: 2 (дифференциальные)
• Интерфейс данных: SPI
• Конфигурация: Мультиплексор-АЦП
• Питание: 2.7V ~ 5.5V (аналоговое и цифровое)
• Архитектура: Sigma-Delta
• Рабочая температура: 0°C ~ 70°C
• Корпус: 16-SSOP (3.90 мм ширина)
• Монтаж: Поверхностный монтаж (SMD)

Возможные аналоги

• ADS1247 от Texas Instruments: Аналогичный 24-битный sigma-delta АЦП, но с расширенными функциональными возможностями и рабочим диапазоном температур.
• MAX11205 от Maxim Integrated: 24-битный sigma-delta АЦП с низким энергопотреблением и интегрированным опорным напряжением.
