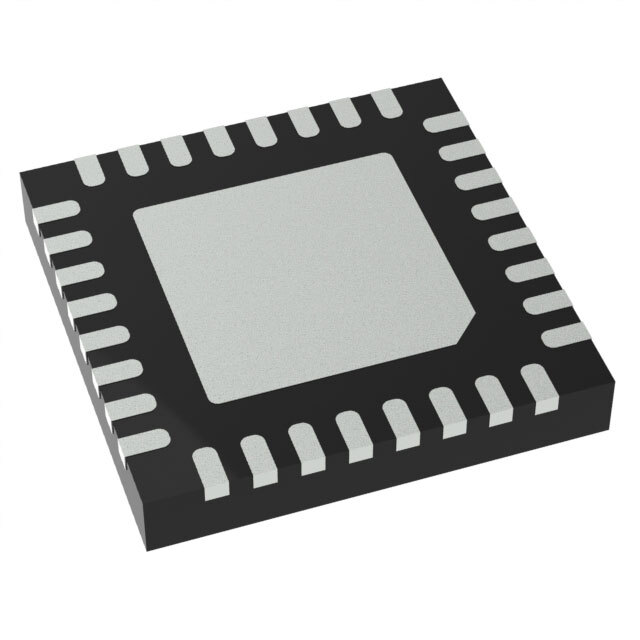

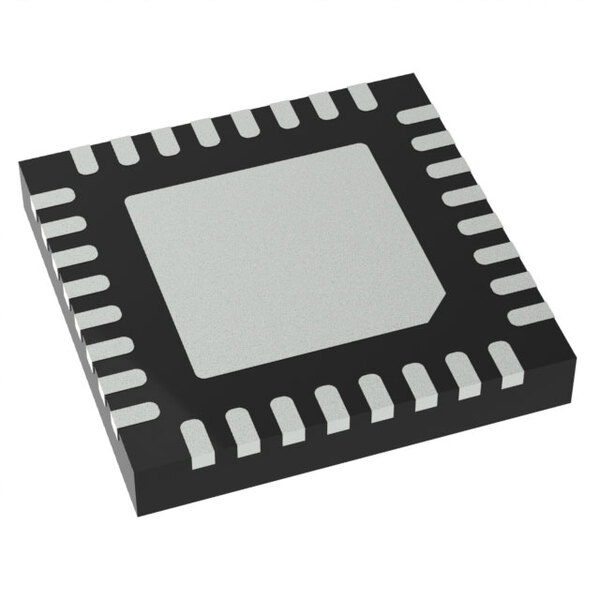

LTC2385CUH-16#PBF

LTC2385CUH-16#PBF от Analog Devices

Общее описание

LTC2385CUH-16#PBF — это высокоскоростной 16-битный аналого-цифровой преобразователь (АЦП) со скоростью выборки до 5 миллионов выборок в секунду (MSPS), предназначенный для точных измерений и широкого диапазона приложений. Устройство выполнено по архитектуре SAR (Successive Approximation Register) и размещено в компактном корпусе 32-QFN (5x5 мм).

Преимущества

• Высокая точность: 16-битное разрешение обеспечивает высокую точность и качество измерений.
• Высокая скорость: до 5 MSPS позволяет использовать устройство в приложениях с высокими требованиями к скорости выборки.
• Компактный корпус: 32-QFN (5x5 мм) облегчает интеграцию в различные печатные платы.
• Низкая потребляемая мощность: обеспечивает энергоэффективность в портативных и встроенных решениях.
• Интерфейс LVDS: обеспечивает быстрое и устойчивое соединение с цифровыми устройствами.

Недостатки

• Рабочая температура ограничена диапазоном от 0°C до 70°C, что может не подходить для промышленных условий.
• Необходимо внешнее опорное напряжение для работы, что увеличивает сложность схемы.

Типовое использование

• Приборы измерения и тестирования: высокоточные осциллографы, анализаторы спектра.
• Медицинские приборы: диагностика и мониторинг.
• Радиосистемы: приемники и передатчики с высокой скоростью передачи данных.
• Автоматизация процессов: системы контроля и мониторинга.
• Аудио приложения: высококачественные аудиофильские устройства.

Рекомендации по применению

• Используйте стабилизированные источники питания для аналоговой (5В) и цифровой (2.375В ~ 2.625В) частей, чтобы обеспечить максимальную точность преобразования.
• Применяйте надлежащие методы экранирования и заземления для минимизации шумов и помех.
• Обеспечьте оптимальное охлаждение для поддержания температуры в пределах допустимого рабочего диапазона.

Основные технические характеристики

• Разрядность: 16 бит
• Скорость выборки: до 5 MSPS
• Тип входа: дифференциальный
• Интерфейс данных: LVDS - Serial
• Конфигурация: S/H-ADC
• Количество АЦП: 1
• Архитектура: SAR
• Тип опорного напряжения: внешнее, внутреннее
• Питание (аналоговое): 5В
• Питание (цифровое): 2.375В ~ 2.625В
• Рабочая температура: 0°C ~ 70°C
• Тип корпуса: 32-QFN (5x5 мм)
• Монтаж: поверхностный (SMT)

Возможные аналоги

• AD7982 от Analog Devices — также 16-битный SAR АЦП с разрешением 1 MSPS.
• ADS8860 от Texas Instruments — 16-битный АЦП с высокими характеристиками и более низкой скоростью выборки.

Этот компонент отлично подойдет для использования в высокоточных и высокоскоростных измерительных и мониторинговых системах, обеспечивая надежное и качественное преобразование аналогового сигнала в цифровую форму.
