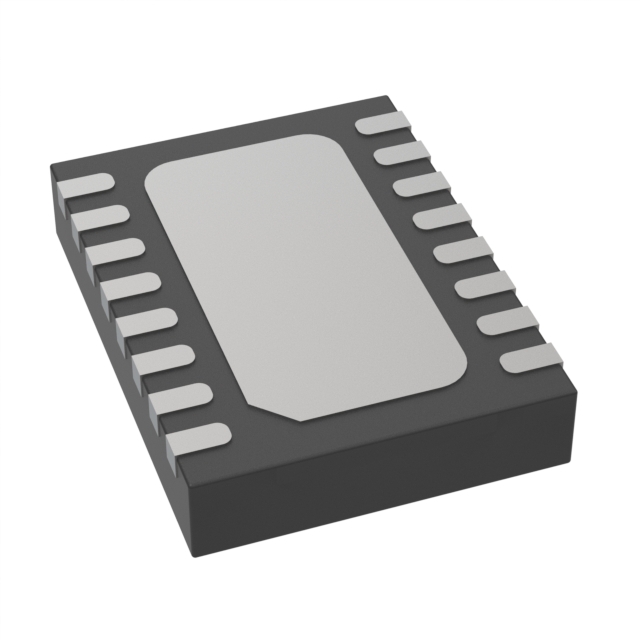

LTC2383IDE-16#PBF

LTC2383IDE-16#PBF от Analog Devices

Общее описание: LTC2383IDE-16#PBF — это высокоскоростной 16-битный аналого-цифровой преобразователь (ADC) с архитектурой SAR, разработанный компанией Analog Devices. Благодаря дифференциальному входу и внешней опорной архитектуре, этот ADC обеспечивает отличное качество преобразования и высокую точность при минимуме шума.

Преимущества:

• Высокая точность и разрешение 16 бит
• Высокая скорость выборки до 1 MSPS
• Низкое энергопотребление
• Простота интеграции благодаря интерфейсу SPI
• Компактный корпус 16-DFN (4x3 мм)

Недостатки:

• Ограничение по температурному диапазону от -40°C до 85°C
• Требование внешней опорной напряжения

Типовое использование:

• Прецизионные измерительные приборы
• Медицинское оборудование
• Автоматизация производства и контроль процессов
• Высококачественные аудио системы
• Научные и исследовательские приборы

Рекомендации по применению:

• Обеспечьте хорошую фильтрацию питания, чтобы минимизировать шум и помехи.
• Используйте высококачественные внешние опорные напряжения для достижения максимальной точности.
• Следите за минимальными и максимальными рабочими температурами для надежной работы устройства.
• При разработке печатной платы учитывайте рекомендации по разводке для минимизации помех и обеспечения стабильной работы.

Основные технические характеристики:

• Разрядность: 16 бит
• Скорость выборки: до 1 MSPS
• Количество входов: 1 (дифференциальный)
• Тип входа: Дифференциальный
• Интерфейс передачи данных: SPI
• Конфигурация: S/H-ADC
• Соотношение S/H:ADC: 1:1
• Количество A/D преобразователей: 1
• Архитектура: SAR (последовательная аппроксимация)
• Тип опоры: Внешняя
• Питание, аналоговое: 2.375V ~ 2.625V
• Питание, цифровое: 2.375V ~ 2.625V
• Рабочая температура: -40°C ~ 85°C
• Корпус: 16-WFDFN Exposed Pad
• Способ монтажа: Напайка на плату (Surface Mount)

Возможные аналоги:

• AD7616 от Analog Devices
• ADS8688 от Texas Instruments
• MAX11901 от Maxim Integrated

Эти аналоги могут отличаться по некоторым характеристикам и функциональности, поэтому перед выбором рекомендуется тщательно сравнить их спецификации и особенности.
