LTC2382CDE-16#PBF

LTC2382CDE-16#PBF от Analog Devices

Общее описание

LTC2382CDE-16#PBF - это высокопроизводительный 16-разрядный аналогово-цифровой преобразователь (ADC) с архитектурой SAR (Successive Approximation Register), который обеспечивает небольшое энергопотребление и высокую скорость преобразования до 500 к выборок в секунду. Выпускается компанией Analog Devices и предназначен для точного преобразования аналоговых сигналов в цифровую форму.

Преимущества

• Высокая точность: 16-разрядное разрешение.
• Быстрая скорость преобразования: до 500 k выборок в секунду.
• Широкий диапазон входных напряжений: поддержка дифференциальных входов.
• Низкое энергопотребление: экономичный режим работы.
• Компактный корпус: 16-выводной DFN размером 4x3 мм, удобен для применения в устройствах с ограниченным пространством.

Недостатки

• Ограниченный диапазон рабочих температур: от 0°C до 70°C, что может ограничивать применение в экстремальных условиях.

Типовое использование

• Прецизионные измерительные приборы: для точного измерения характеристик аналоговых сигналов.
• Медицинское оборудование: мониторинг и диагностические системы.
• Промышленные системы управления: для надежной и точной обработки сигналов датчиков.
• Автомобильная электроника: для точного контроля систем транспортного средства.

Рекомендации по применению

• Выбор источника опорного напряжения: желательно использовать высокостабильный внешний источник для минимизации ошибок.
• Фильтрация аналоговых сигналов: применять аналоговый фильтр перед входом ADC для уменьшения шумов.
• Следите за температурным режимом: использование в пределах допустимого диапазона температур помогает избежать снижения точности преобразования.

Основные технические характеристики

• Разрешение: 16 бит
• Скорость выборок: до 500 k выборок в секунду
• Количество входов: 1 (дифференциальный)
• Тип данных интерфейса: SPI
• Архитектура: SAR (Successive Approximation Register)
• Тип опорного напряжения: внешний
• Аналоговое напряжение питания: 2.375В ~ 2.625В
• Цифровое напряжение питания: 2.375В ~ 2.625В
• Рабочая температура: 0°C ~ 70°C

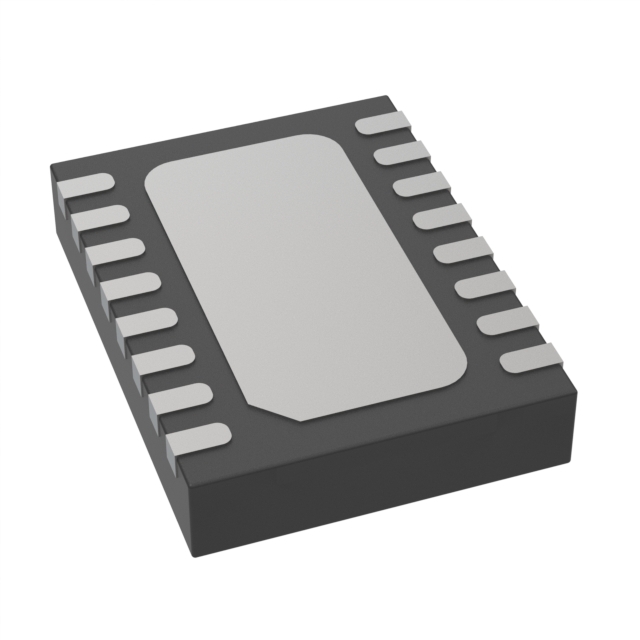

• Корпус: 16-выводной DFN с выступающей подложкой (4x3 мм)
• Монтаж: поверхностный монтаж

Возможные аналоги

• AD7626 от Analog Devices
• MCP3421 от Microchip Technology
• ADS8361 от Texas Instruments

Используя LTC2382CDE-16#PBF в своих проектах, вы получите преимущество высокой точности и скорости преобразования, что сделает ваш продукт надежным и производительным.
