LTC2381IDE-16#PBF

LTC2381IDE-16#PBF (Analog Devices) — Описание

Общее описание

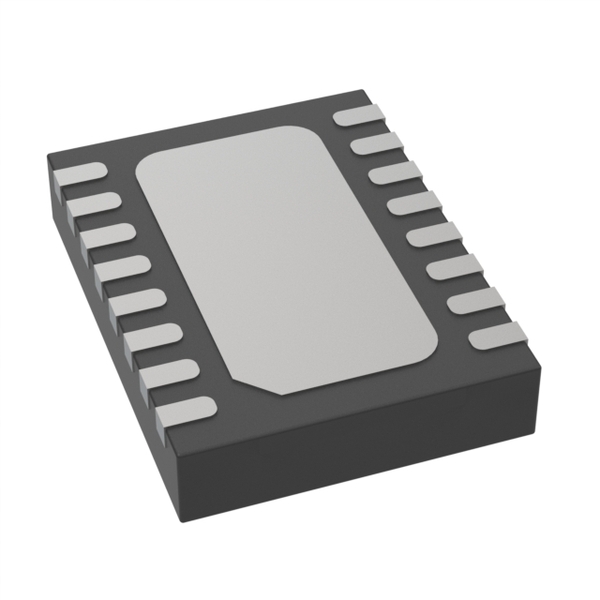

LTC2381IDE-16#PBF — это 16-разрядный аналогово-цифровой преобразователь (АЦП) с архитектурой SAR (Successive Approximation Register), разработанный компанией Analog Devices. Этот АЦП предназначен для приложений, требующих высокой точности и быстрого времени отклика. Он упакован в корпус 16-DFN (4x3 мм), что обеспечивает компактное размещение на плате.

Преимущества

• Высокая точность: Разрядность 16 бит и низкий уровень шума.
• Быстрая выборка: Частота оцифровки до 250 kSPS.
• Компактность: Размер корпуса 16-DFN (4x3 мм) подходит для ограниченного пространства на плате.
• Энергоэффективность: Низкое потребление энергии при аналоговом и цифровом напряжении питания.

Недостатки

• Внешний опорный источник напряжения: Требуется внешний источник для работы, что может увеличить сложность схемы.
• Ограниченный диапазон входного напряжения: Не подходит для всех типов сигналов без дополнительной схемотехники.

Типовое использование

• Прецизионные измерительные системы
• Системы промышленного контроля и автоматизации
• Медицинские приборы
• Тестовое и измерительное оборудование
• Высокочастотные телекоммуникационные системы

Рекомендации по применению

• Питание: Рекомендуется использовать стабилизированные источники питания 2.375V — 2.625V как для аналоговой, так и для цифровой частей схемы.
• Управление шумом: Минимизируйте шум на плате, используя правильное экранирование и разводку трасс.
• Внешний опорный источник: Подберите высокоточную опорную схему для улучшения стабильности и точности измерений.
• SPI интерфейс: Обеспечьте правильное соединение и управление через SPI для эффективного обмена данными с микроконтроллером или процессором.

Основные технические характеристики

• Количество разрядов: 16 бит
• Частота оцифровки: до 250 kSPS
• Количество входов: 1 (дифференциальный)
• Тип данных: SPI интерфейс
• Архитектура: SAR
• Тип опоры: Внешняя
• Аналоговое напряжение питания: 2.375V ~ 2.625V
• Цифровое напряжение питания: 2.375V ~ 2.625V
• Температурный диапазон эксплуатации: -40°C до 85°C
• Корпус: 16-DFN (4x3 мм)

Возможные аналоги

• AD7980 (Analog Devices): 16-разрядный SAR АЦП, схожий по функциональности и точности.
• ADS8860 (Texas Instruments): Высокоточный 16-разрядный SAR АЦП с низким энергопотреблением.
• MCP33131 (Microchip Technology): 16-разрядный 1 MSPS SAR АЦП в компактном корпусе.

Этот компонент идеально подходит для применения в системах, требующих высокой точности и надежности измерений, где компактность и энергоэффективность также имеют большое значение.
