LTC2380IDE-24#PBF

LTC2380IDE-24#PBF от Analog Devices

Общее описание:

LTC2380IDE-24#PBF – это прецизионный 24-битный аналого-цифровой преобразователь (ADC) с архитектурой SAR (сукцессивного приближения) от компании Analog Devices. Благодаря высокой точности и дифференциальному входу, этот компонент идеально подходит для приложений, требующих очень низкого уровня шума и высокой точности измерений.

Преимущества:

• Высокая разрешающая способность - 24 бита обеспечивают исключительную точность преобразования.
• Высокая скорость выборки - до 2 Мвыборок в секунду, что позволяет использовать его в высокоскоростных системах.
• Широкий диапазон аналогового и цифрового напряжения питания - 1.71V ~ 5.25V, что дает гибкость при проектировании схем.
• Дифференциальный вход - помогает минимизировать воздействие шумов и помех.
• Интерфейс SPI - обеспечивает простую интеграцию с микроконтроллерами и другими устройствами.

Недостатки:

• Цена
• Необходимость внешнего источника опорного напряжения, что требует дополнительного компонента и места на плате.
• Требовательность к качеству сигнальной земли, так как высокий уровень точности требует минимального уровня шума и помех.

Типовое использование:

• Высокоточные измерительные системы
• Медицинские приборы
• Прецизионные лабораторные приборы
• Системы мониторинга

Рекомендации по применению:

• Используйте высококачественные источники питания и опорное напряжение для минимизации шума.
• Обеспечьте хорошую сигнальную и силовую землю для предотвращения наводок и повышения точности.
• Для достижения максимальной производительности рекомендуется использовать экранирование и фильтрацию сигналов.

Основные технические характеристики:

• Разрядность: 24 бита
• Частота выборки: до 2 Мвыборок/сек
• Количество входов: 1
• Тип входа: Дифференциальный
• Интерфейс данных: SPI
• Конфигурация: S/H-ADC
• Архитектура: SAR
• Тип опорного напряжения: Внешний
• Напряжение питания, аналоговое: 1.71V ~ 5.25V
• Напряжение питания, цифровое: 1.71V ~ 5.25V
• Рабочая температура: -40°C ~ 85°C

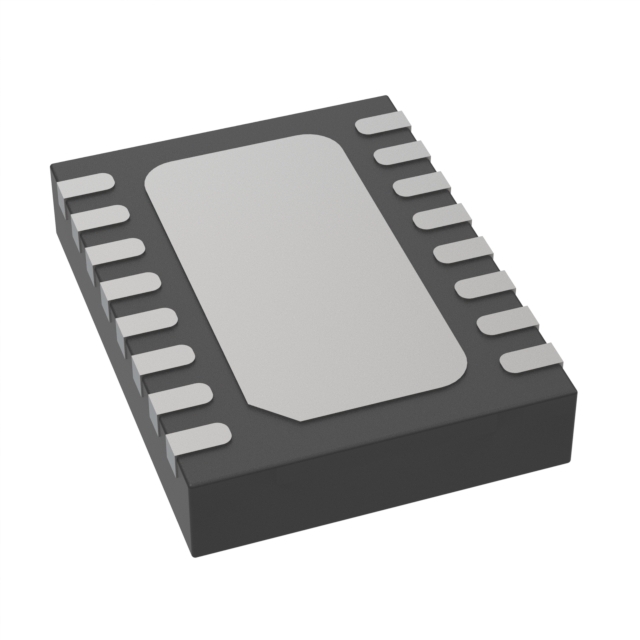

• Корпус/Контейнер: 16-WFDFN с выводной площадкой
• Упаковка устройства: 16-DFN (4x3)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги:

• ADS131A04 (Texas Instruments)
• AD7768 (Analog Devices)
• MCP3564R (Microchip Technology)

Этот аналого-цифровой преобразователь является отличным выбором для тех, кто ищет высокоточную, надежную и производительную компоненту для сложных и точных измерительных систем.
