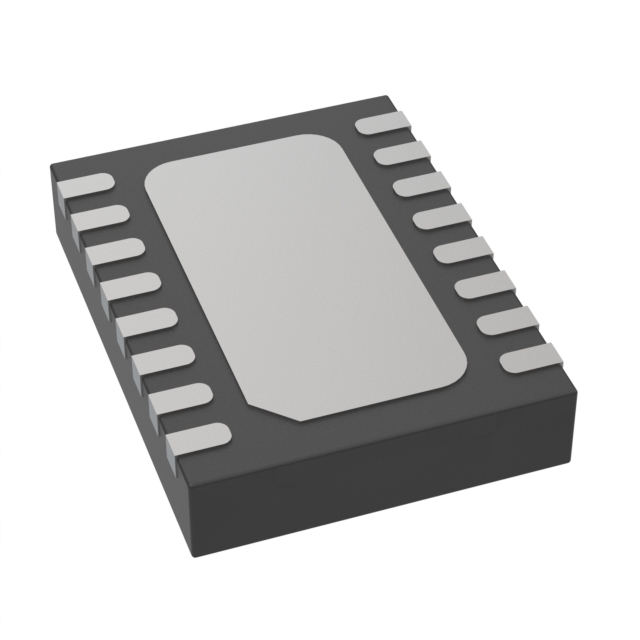

LTC2379IDE-18#PBF

LTC2379IDE-18#PBF от Analog Devices

Общее описание

LTC2379IDE-18#PBF - это высокопроизводительный 18-битный аналогово-цифровой преобразователь (АЦП) с приблизительно последовательным регистром (SAR) от компании Analog Devices. Он обеспечивает высокую точность и скорость преобразования данных при низком энергопотреблении, что делает его идеальным для различных применений, требующих точного измерения аналоговых сигналов.

Преимущества

• Высокое разрешение: 18-битный SAR-АЦП позволяет измерять сигналы с высокой точностью.
• Высокая скорость преобразования: Частота выборки до 1.6 MSPS обеспечивает быстрое преобразование данных.
• Низкое энергопотребление: Подходит для энергосберегающих приложений.
• Компактный корпус: Упаковка 16-DFN (4x3) облегчает интеграцию на печатные платы.

Недостатки

• Необходимость внешнего опорного напряжения: Требует точного внешнего опорного сигнала для полной реализации потенциала точности.
• Ограниченный диапазон напряжения питания: Довольно узкий диапазон напряжения питания может требовать дополнительных стабилизаторов.

Типовое использование

• Прецизионные измерительные системы
• Медицинские приборы
• Контроль промышленных процессов
• Аудиооборудование высокого качества
• Системы сбора данных

Рекомендации по применению

• Обеспечивайте стабильное и чистое опорное напряжение для достижения максимальной точности.
• Используйте ферритовые бусины и конденсаторы обхода на линиях питания для минимизации шумовых помех.
• Избегайте длинных проводников между АЦП и источником сигнала, чтобы уменьшить индуктивные и емкостные артефакты.

Основные технические характеристики

• Разрядность: 18 бит
• Частота дискретизации: до 1.6 MSPS
• Количество входов: 1 (дифференциальный)
• Интерфейс данных: SPI
• Конфигурация: S/H-ADC
• Входное напряжение (аналогическое): 2.375В ~ 2.625В
• Входное напряжение (цифровое): 2.375В ~ 2.625В
• Рабочая температура: -40°C ~ 85°C
• Корпус: 16-DFN (4x3), Surface Mount (поверхностный монтаж)

Возможные аналоги

• ADS8484EVM от Texas Instruments
• AD7960BCPZ от Analog Devices
• MCP33151D-10T-E/MS от Microchip Technology

Этот 18-битный АЦП идеален для приложений, где требуется высокая точность и высокая скорость преобразования. Всегда обратите внимание на рекомендации производителя по стабилизации питания и оформлению печатной платы для обеспечения наилучшей производительности устройства.
