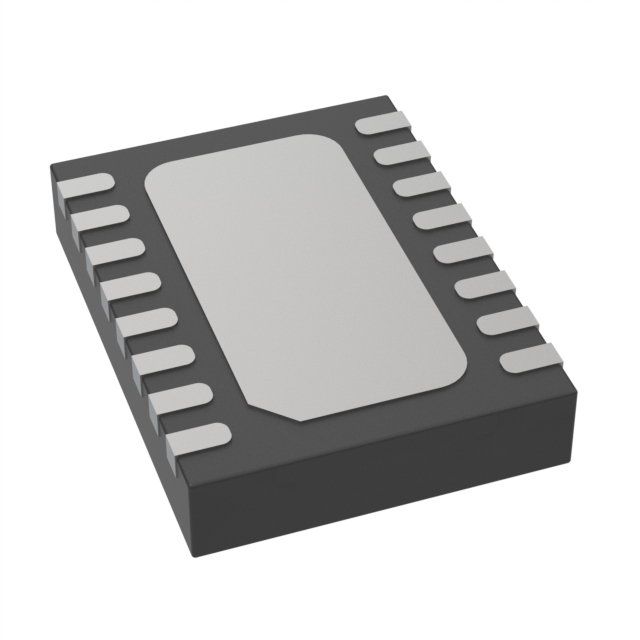

LTC2378IDE-18#PBF

LTC2378IDE-18#PBF от Analog Devices

Общее описание: LTC2378IDE-18#PBF — это 18-битный аналого-цифровой преобразователь с архитектурой SAR (существенно чередующийся регистр), разработанный компанией Analog Devices. Это устройство обеспечивает высокую точность и быстродействие, идеально подходя для применения в критически важных задачах, требующих высокой точности аналогово-цифрового преобразования.

Преимущества:

• Высокая точность: 18-битная разрешающая способность позволяет достичь высокой точности измерений.
• Высокая скорость выборки: Максимальная частота выборки составляет 1 Мегасемпл в секунду (MSps).
• Дифференциальный вход: Устройство поддерживает дифференциальный входной сигнал, что улучшает отношение сигнал/шум (SNR).
• Низкое энергопотребление: Внутрикомпонентные схемы оптимизированы для минимального энергопотребления при сохранении высокой производительности.
• Гибкость в приложениях: Благодаря использованию внешней справочной напряжения, пользователи могут адаптировать работу устройства под специфические задачи.

Недостатки:

• Внешняя справочная напряжение: Требуется использование внешних схем для обеспечения справочного напряжения, что может усложнить схемотехнику.
• Высокая стоимость: Высокая точность и быстродействие могут повышать стоимость решения.

Типовое использование:

• Прецизионные измерительные системы
• Медицинское оборудование
• Автоматизированные тестовые установки
• Аудиообработки высокого разрешения
• Научные инструменты

Рекомендации по применению:

• Питание и заземление: Убедитесь в правильном подключении напряжений питания (2.375В ~ 2.625В) и хорошей схеме заземления.
• Внешнее справочное напряжение: Используйте высокостабильный внешний справочник напряжения для достижения наибольшей точности.
• Интерфейс данных: Применяйте SPI интерфейс для обмена цифровыми данными между LTC2378IDE-18 и микроконтроллером или процессором.

Основные технические характеристики:

• Разрешение: 18 бит
• Частота дискретизации: До 1 MSps
• Количество входов: 1 дифференциальный
• Тип интерфейса данных: SPI
• Архитектура: SAR
• Рабочее напряжение (аналоговое / цифровое): 2.375В ~ 2.625В / 2.375В ~ 2.625В
• Рабочий температурный диапазон: от -40°C до +85°C
• Корпус: 16-выводной DFN (4x3 мм)

Возможные аналоги:

• AD7960
• AD7980
• ADS8881 от Texas Instruments

Этот компонент является высокопроизводительным решением для задач, которым требуется точное и быстрое аналого-цифровое преобразование.
