LTC2376IDE-20#PBF

Описание для LTC2376IDE-20#PBF от Analog Devices

Общее описание

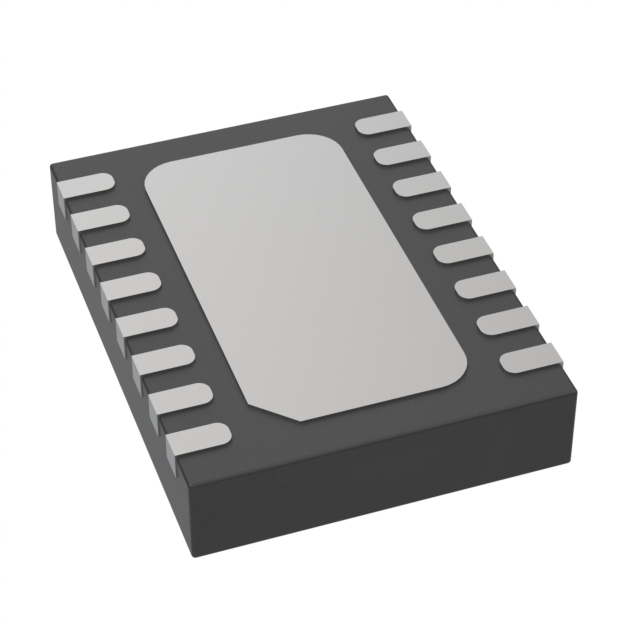

LTC2376IDE-20#PBF — это 20-битный аналого-цифровой преобразователь (ADC) с архитектурой SAR (Successive Approximation Register, регистр последовательного приближения). Он предназначен для высокоточностных измерительных и контрольных приложений. Устройство выполнено в компактном корпусе DFN-16 (4x3 мм) с увеличенной площадкой для отвода тепла.

Преимущества

• Высокая точность: 20-битная точность позволяет получить крайне точные данные измерений.
• Высокая скорость оцифровки: Частота семплирования составляет до 250 тыс. выборок в секунду.
• Широкий диапазон рабочих температур: Рабочий диапазон температур от -40°C до +85°C позволяет использовать устройство в различных климатических условиях.
• Компактный корпус: DFN-16 обеспечивает минимальные размеры для интеграции в ограниченное пространство.

Недостатки

• Внешний источник опорного напряжения: Требуется внешний источник для получения стабильного опорного напряжения.
• Требуется точное приводное напряжение: Низкий разброс питающих напряжений (2.375V ~ 2.625V) требует наличия стабильного и точного источника питания.

Типовое использование

• Промышленные системы автоматизации и контроля
• Медицинские диагностические приборы
• Высокоточные измерительные устройства
• Аудиоаппаратура высокого качества
• Научные исследования и лабораторные анализаторы

Рекомендации по применению

1. Стабильное питание: Убедитесь в использовании стабилизированных источников питания для аналоговой и цифровой части устройства.
2. Защита от шумов: Минимизируйте влияние электромагнитных помех, размещая конденсаторы на линии питания и используя экранирование.
3. Использование внешнего опорного напряжения: Подбирайте высокостабильный источник опорного напряжения для обеспечения максимальной точности.

Основные технические характеристики

• Разрядность: 20 бит
• Частота семплирования: до 250 тыс. выборок в секунду
• Количество входов: 1 (дифференциальный)
• Интерфейс данных: SPI
• Конфигурация: S/H-ADC (Семпл/Холд - АЦП)
• Архитектура: SAR
• Тип опорного напряжения: Внешнее
• Аналоговое питание (AVDD): 2.375V ~ 2.625V
• Цифровое питание (DVDD): 2.375V ~ 2.625V
• Рабочая температура: -40°C ~ 85°C
• Корпус: DFN-16 (4x3 мм)

Возможные аналоги

• LTC2378-20 от Analog Devices: аналогичный 20-битный SAR ADC с увеличенной частотой семплирования.
• AD7768-1 от Analog Devices: 24-битный Sigma-Delta ADC, если требуется еще большая точность.

Этот 20-битный АЦП LTC2376IDE-20#PBF от Analog Devices представляет собой высокоэффективное решение для задач, требующих точного измерения и преобразования аналоговых сигналов в цифровую форму.
