LTC2370IDE-16#PBF

LTC2370IDE-16#PBF от Analog Devices

Общее описание

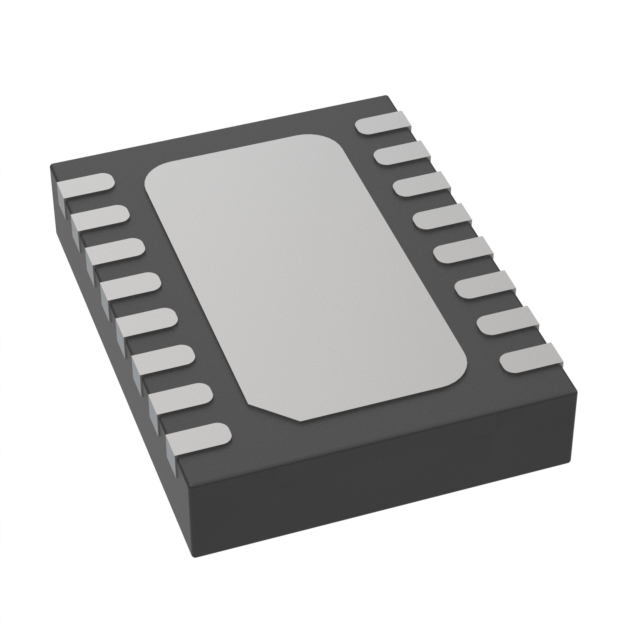

LTC2370IDE-16#PBF – это высокопроизводительный 16-битный АЦП (Analog-to-Digital Converter) с архитектурой SAR (Successive Approximation Register), производимый компанией Analog Devices. Он обладает высокой точностью, низким уровнем шума и высокой скоростью преобразования до 2 MSPS (миллионов выборок в секунду). Компонент упакован в корпус 16-DFN (4x3 мм).

Преимущества

• Высокая точность: 16-битное разрешение позволяет получать точные результаты измерений.
• Высокая скорость: Частота дискретизации до 2 MSPS подходит для высокоскоростных приложений.
• Низкое энергопотребление: Оптимизирован для минимального энергопотребления, что особенно важно для портативных устройств.
• Широкий диапазон рабочих температур: Подходит для использования в широком диапазоне условий эксплуатации (-40°C до +85°C).

Недостатки

• Внешняя опорная напряжение: Требуется внешнее опорное напряжение, что может усложнить схему.
• Ограниченное напряжение питания: Допускается напряжение питания в диапазоне от 2.375V до 2.625V, что требует тщательного выбора источников питания.

Типовое использование

• Медицинское оборудование: Используется в высокоточных диагностических приборах.
• Промышленные системы контроля: Применяется для мониторинга и управления в автоматизированных системах.
• Аудио оборудование: Подходит для высококачественной цифровой обработки аудиосигналов.
• Измерительное оборудование: Применяется в измерительных приборах, требующих высокой точности.

Рекомендации по применению

1. Источник опорного напряжения: Используйте высокостабильный источник для опорного напряжения для достижения максимальной точности.
2. Фильтрация питания: Обеспечьте адекватную фильтрацию источников питания для минимизации шумов.
3. Тепловой режим: Убедитесь, что рабочие температуры не превышают указанных значений, чтобы предотвратить повреждение устройства.
4. Обвязка конденсаторами: Используйте декуплирующие конденсаторы рядом с выводами питания для стабилизации работы.

Основные технические характеристики

• Разрядность: 16 бит
• Частота дискретизации: до 2 MSPS
• Кол-во входов: 1
• Тип входа: Псевдодифференциальный
• Интерфейс: SPI
• Архитектура: SAR
• Опорное напряжение: Внешнее
• Напряжение питания, аналоговое: 2.375V – 2.625V
• Напряжение питания, цифровое: 2.375V – 2.625V
• Рабочая температура: -40°C ~ 85°C
• Корпус: 16-DFN (4x3 мм)

Возможные аналоги

• AD7621 от Analog Devices
• ADS8320 от Texas Instruments
• MCP3201 от Microchip Technology

Этот компонент является отличным выбором для применения в устройствах, требующих высокого разрешения аналогово-цифрового преобразования с высокой скоростью выборки.
