LTC2366ITS8#TRMPBF

LTC2366ITS8#TRMPBF от Analog Devices

Общее описание

LTC2366ITS8#TRMPBF - это 12-битный аналогово-цифровой преобразователь (ADC) со схемой выборки и удержания (S/H), выпускаемый компанией Analog Devices. Он предлагает высокую точность и быструю конвертацию с частотой до 3 мегасемплов в секунду (MSPS), что делает его пригодным для широкого круга приложений, требующих быстрого и точного преобразования аналоговых сигналов в цифровые.

Преимущества

• Высокая точность: Обеспечивает 12-битное разрешение, что позволяет получать точные результаты конвертации.
• Высокая скорость: Максимальная частота семплинга до 3 MSPS.
• Малое энергопотребление: Подходит для портативных и энергоэффективных устройств.
• Компактность: Поставляется в маленьком корпусе TSOT-23-8, что позволяет использовать его в ограниченных по пространству приложениях.

Недостатки

• Ограниченное количество входов: Поддерживает только один аналоговый вход, что может быть ограничением для многоканальных систем.

Типовое использование

• Медицинское оборудование
• Преобразователи данных для аудиоприложений
• Портативные измерительные устройства
• Автоматизация производства и контрольные системы

Рекомендации по применению

• Используйте внешний опорный источник для улучшения точности конвертации.
• Обеспечьте надлежащую импульсную защиту входных сигналов для минимизации искажений.
• Обеспечьте надлежащую разводку и блокировку питания для минимизации шума.

Основные технические характеристики

• Разрядность: 12 бит
• Частота выборки: До 3 MSPS
• Количество входов: 1
• Интерфейс данных: SPI
• Конфигурация: S/H-ADC
• Архитектура: SAR (Successive Approximation Register)
• Напряжение питания: 2.35V ~ 3.6V (аналоговое и цифровое)
• Рабочая температура: -40°C ~ 85°C

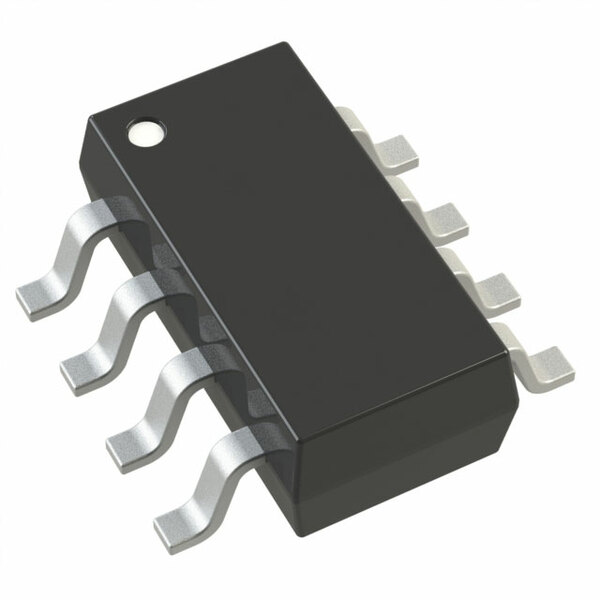

• Корпус: TSOT-23-8
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

• ADS7883DBVT от Texas Instruments
• MCP3201-CI/SL от Microchip
• AD7450BRZ от Analog Devices

LTC2366ITS8#TRMPBF от Analog Devices является надежным и высокопроизводительным решением для задач, требующих быстрого и точного аналогово-цифрового преобразования.
