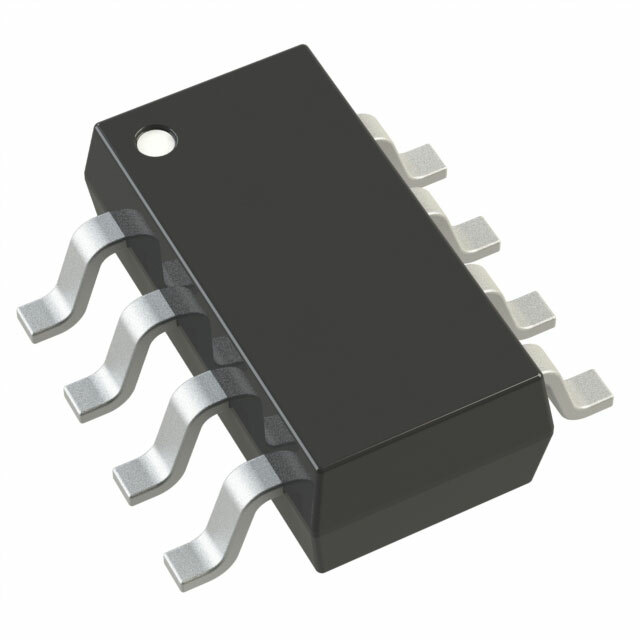

LTC2366HTS8#TRMPBF

Описание

LTC2366HTS8#TRMPBF от Analog Devices – это высокоскоростной 12-битный аналогово-цифровой преобразователь (ADC) с архитектурой SAR (Successive Approximation Register), упакованный в компактный корпус TSOT-23-8. Этот компонент предназначен для преобразования аналоговых сигналов в цифровые данные с высокой скоростью и точностью.

Преимущества

• Высокая точность: 12-битный разрешение позволяет получать точные результаты измерений.
• Высокая скорость выборки: Максимальная скорость выборки до 3 Мвыб/с делает его отличным выбором для быстрого сбора данных.
• Компактный корпус: TSOT-23-8 обеспечивает минимальное занимаемое место на плате.
• Широкий диапазон рабочих температур: Компонент стабильно работает при температурах от -40°C до 125°C.

Недостатки

• Внешний источник опорного напряжения: Для работы требуется внешний источник опорного напряжения, что может потребовать дополнительных компонентов в схеме.
• Ограниченное напряжение питания: Питание ограничено диапазоном от 2.35V до 3.6V.

Типовое использование

• Измерительные системы: Идеален для использования в различных измерительных приборах благодаря своей точности и скорости.
• Портативные устройства: Благодаря низкому энергопотреблению и компактному размеру, может использоваться в портативных и батарейных устройствах.
• Промышленные системы управления: Высокая скорость и надежность делают его подходящим для задач в системах автоматизации и управления.

Рекомендации по применению

• Внешняя схема: Обеспечьте стабилизированный внешний источник опорного напряжения.
• Фильтрация питания: Используйте конденсаторы для фильтрации шумов на линиях питания для улучшения стабильности работы.
• Корпус и монтаж: TSOT-23-8 позволяет использовать компонент в компактных схемах на SMD плате.

Основные технические характеристики

• Разрядность: 12 бит
• Скорость выборки: до 3 Mвыб/с
• Количество входов: 1
• Тип входа: Однополярный
• Интерфейс данных: SPI
• Архитектура: SAR (Successive Approximation Register)
• Тип опорного напряжения: Внешний
• Напряжение питания (аналоговое): 2.35V - 3.6V
• Напряжение питания (цифровое): 2.35V - 3.6V
• Рабочая температура: от -40°C до 125°C
• Корпус: TSOT-23-8
• Тип монтажа: Поверхностный (SMD)

Возможные аналоги

• AD7476ARTZ-REEL7 от Analog Devices
• MCP3201T-CI/OT от Microchip Technology
• ADS8881IDGS от Texas Instruments

Заключение

LTC2366HTS8#TRMPBF от Analog Devices – это мощный, высокоскоростной ADC с 12-битным разрешением, идеально подходящий для различных применений, где требуется высокая скорость и точность измерений в компактном форм-факторе.
