LTC2366HS6#TRMPBF

LTC2366HS6#TRMPBF от Analog Devices

Общее описание

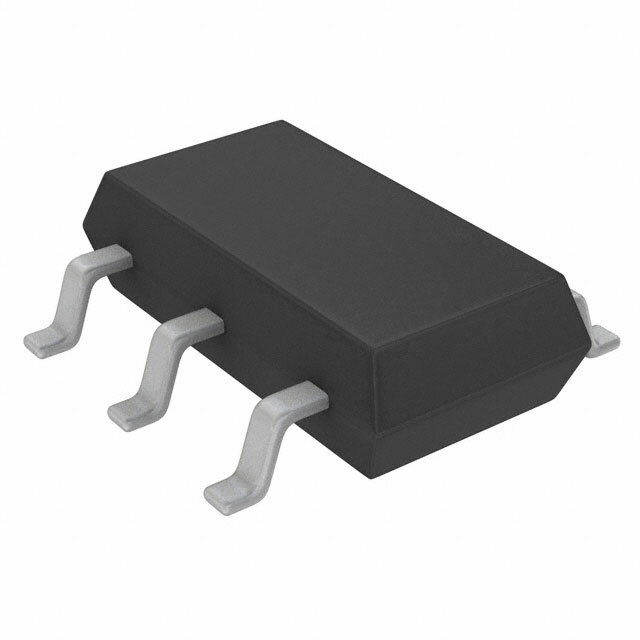

LTC2366HS6#TRMPBF — это высокоточный 12-битный аналогово-цифровой преобразователь (ADC) с архитектурой SAR (Successive Approximation Register), выпускаемый компанией Analog Devices. Преобразователь выполнен в компактном корпусе TSOT-23-6 и поддерживает интерфейс SPI для удобного подключения к микроконтроллерам и другим цифровым устройствам.

Преимущества

• Компактный размер: Устройство упаковано в миниатюрный корпус TSOT-23-6, что делает его идеальным для использования в ограниченных пространством приложениях.
• Высокая точность: 12-битная разрешающая способность обеспечивает точное преобразование аналоговых сигналов в цифровые.
• Широкий диапазон температур: Рабочая температура от -40°C до 125°C позволяет использовать устройство в различных условиях окружающей среды.
• Низкое энергопотребление: Оптимизирован для работы с низким потреблением энергии, что особенно важно для портативных и энергоэффективных приложений.

Недостатки

• Ограниченный входной диапазон: Входной аналоговый сигнал должен находиться в пределах от 2.35V до 3.6V, что может ограничивать его применение в некоторых сценариях.
• Требование внешнего эталона: Необходимо наличие внешнего опорного напряжения для корректной работы.

Типовое использование

• Системы сбора данных: Применяется в системах, где требуется снимать и анализировать аналоговые сигналы.
• Портативные устройства: Идеально подходит для использования в портативных измерительных приборах благодаря своему низкому энергопотреблению и компактным размерам.
• Промышленная автоматика: Применяется в промышленных системах контроля и автоматизации, требующих высокой точности.

Рекомендации по применению

1. Организация питания: Следует обеспечить стабильное напряжение питания в диапазоне от 2.35V до 3.6V.
2. Использование внешнего эталона: Подключить надежный источник внешнего опорного напряжения.
3. Экранирование и заземление: При проектировании печатной платы необходимо позаботиться о правильном заземлении и экранировании для минимизации шумов.
4. Интерфейс SPI: Для корректной работы интерфейса SPI убедитесь в соответствии скоростей передачи данных с потребностями системы.

Основные технические характеристики

• Разрешение: 12 бит
• Частота выборок: до 3 млн выборок в секунду (3MSps)
• Количество входов: 1 (однонаправленный режим)
• Интерфейс данных: SPI
• Архитектура: SAR
• Тип опорного напряжения: Внешний
• Напряжение питания (аналоговое и цифровое): 2.35V ~ 3.6V
• Допустимый температурный диапазон: от -40°C до 125°C
• Корпус: TSOT-23-6
• Метод установки: Поверхностный монтаж (SMD)

Возможные аналоги

• ADCS7476 от Texas Instruments
• MCP3208 от Microchip Technology
• ADS7886S от Texas Instruments

Заключение

LTC2366HS6#TRMPBF от Analog Devices — это надежный и высокоточный компонент для преобразования аналоговых сигналов в цифровые. Со своими преимуществами, такими как высокая точность и компактный размер, он идеально подходит для разнообразных применений, включая системы сбора данных и портативные устройства.
