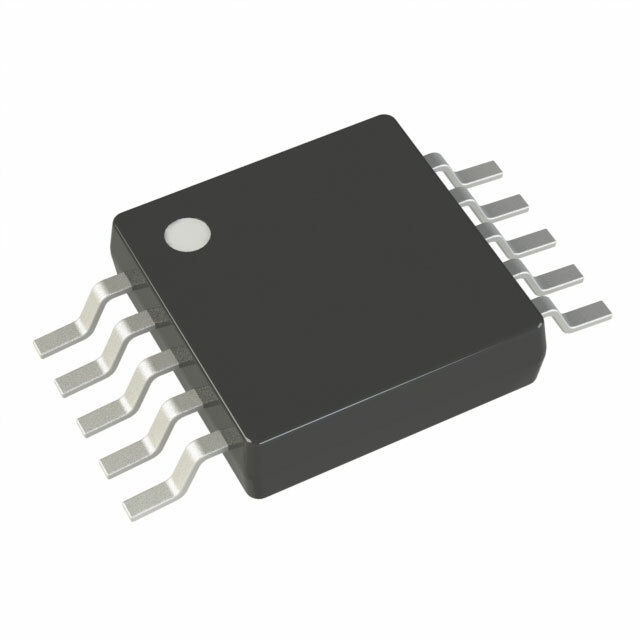

LTC2356IMSE-12#PBF

LTC2356IMSE-12#PBF от Analog Devices

Общее описание

LTC2356IMSE-12#PBF — это высокоскоростной 12-битный аналого-цифровой преобразователь (АЦП) с архитектурой SAR. Он характеризуется высокой точностью и быстродействием, обеспечивая скорость выборки до 3.5MSPS (мегасемплов в секунду). Этот компонент выполнен в компактном корпусе MSOP-10 с расширенным диапазоном рабочих температур, что делает его идеальным решением для различных промышленных и коммерческих приложений.

Преимущества

• Высокая точность: Обеспечивает разрешение в 12 бит
• Быстродействие: Скорость выборки до 3.5MSPS
• Компактный корпус: 10-MSOP-EP подходит для плотного монтажа
• Широкий диапазон рабочих температур: Подходит для различных условий эксплуатации
• Низкое потребление энергии: Оптимизирован для энерго-эффективных приложений

Недостатки

• Ограниченные входные каналы: Только один входной канал может ограничить использование в многоканальных системах
• Необходимость внешней опорной шкалы: Требуется внешний опорный сигнал для точной работы

Типовое использование

• Измерительные приборы и системы
• Промышленные автоматизированные системы управления
• Медицинское оборудование
• Системы сбора данных
• Аналоговые интерфейсы в цифровых устройствах

Рекомендации по применению

1. Адекватное питание: Поддерживайте напряжение питания как для аналога, так и для цифровой части в пределах 3.1V - 3.6V.
2. Разделение аналогового и цифрового заземления: Обеспечьте высококачественное заземление, разделяя аналоговые и цифровые линии для уменьшения шумов.
3. Использование внешней опорной шкалы: Для максимальной точности используйте стабильную и точную внешнюю опорную шкалу.
4. Температурный контроль: Убедитесь, что рабочая температура остается в пределах -40°C ~ 85°C для надежной работы.

Основные технические характеристики

• Разрешение: 12 бит
• Частота дискретизации: до 3.5 мегасемплов в секунду (MSPS)
• Входы: 1 (дифференциальный или однополярный)
• Интерфейс данных: SPI
• Архитектура: SAR (последовательный приближающий регистр)
• Тип опорного сигнала: Внешний, внутренний
• Напряжение питания (аналог/цифровой): 3.1V - 3.6V
• Корпус: 10-MSOP-EP (поверхностный монтаж)
• Рабочая температура: -40°C ~ 85°C

Возможные аналоги

• ADS8320 от Texas Instruments: 12-битный SAR АЦП с подобными характеристиками.
• ADCS7476 от Analog Devices: 12-битный низкопотребляющий SAR АЦП.
• MCP3201 от Microchip Technology: 12-битный SPI АЦП в компактном корпусе.

Этот продукт является идеальным решением для задач высокоточного преобразования аналоговых сигналов в цифровые, особенно в условиях, требующих компактного исполнения и высокой производительности.
