LTC2345CUK-16#PBF

LTC2345CUK-16#PBF от Analog Devices

Общее описание

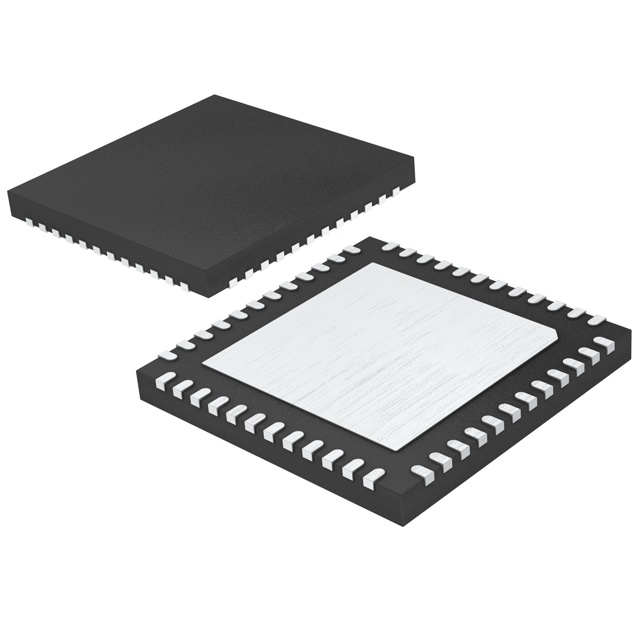

LTC2345CUK-16#PBF — это 16-битный, мультиплексированный АЦП с архитектурой SAR, разработанный компанией Analog Devices. Данный модуль обеспечивает высокую точность и скорость преобразования аналогового сигнала в цифровой. Он поддерживает одновременно выборку до 8 аналоговых входов и имеет встроенные функции, такие как Simultaneous Sampling. Корпус устройства — 48-контактный QFN типоразмера 7мм x 7мм.

Преимущества

• Высокая Разрядность: 16 бит для получения точных и детализированных измерений.
• Мультиплексирование: Обеспечивает одновременный доступ к 8 входам с соотношением 8:1.
• Архитектура SAR: Обеспечивает высокую скорость преобразования до 200k выборок в секунду.
• Симметричная выборка: Возможность одновременного измерения нескольких входов.
• Надежность и стабильность: Встроенные функции компенсации и калибровки.

Недостатки

• Сложность в реализации: Установка и настройка может потребовать навыков работы с высокоскоростными интерфейсами и аналоговыми цепями.
• Требование к питанию: Требует отдельного питания для аналоговой и цифровой частей (оба по 5В).

Типовое использование

LTC2345CUK-16#PBF идеально подходит для применения в системах, где требуется высокая точность и многоканальная выборка, таких как:

• Медицинская аппаратура (электрокардиографы, диагностика)
• Промышленные измерительные системы
• Автоматизация и управление процессами
• Высокоточные лабораторные приборы

Рекомендации по применению

• Постарайтесь минимизировать шум: Используйте экранированные кабели и качественное питание для обеспечения минимального уровня шума.
• Калибровка: Регулярно проводите калибровку устройства для поддержания высокой точности измерений.
• Следите за температурой: Данные компоненты чувствительны к температуре, поддерживайте рабочие условия в пределах 0°C ~ 70°C.
• Корректное питание: Обеспечьте отдельное 5В питание для аналоговой и цифровой частей устройства.

Основные технические характеристики

• Разрядность: 16 бит
• Частота выборок: До 200k выборок в секунду
• Число входов: 8 (дифференциальные)
• Интерфейс данных: LVDS - Serial, SPI
• Конфигурация: S/H-MUX-ADC (Сенсор/Мультиплексор-АЦП)
• Архитектура: SAR (Successive Approximation Register)
• Тип опоры: Внешняя, внутренняя
• Питание, аналоговое: 5В
• Питание, цифровое: 5В
• Функции: Simultaneous Sampling
• Рабочая температура: 0°C ~ 70°C
• Корпус: 48-WFQFN (7x7)

Возможные аналоги

• LTC2377-16 от Analog Devices: 16-битный SAR АЦП, 500k выборок в секунду, один дифференциальный вход.
• AD7616 от Analog Devices: 16-бит, увеличенное число входов (32), аналогичное по точности и разрядности.
• ADS8688 от Texas Instruments: 8-канальный, 16-битный, до 500 kSPS SAR АЦП.

Используйте LTC2345CUK-16#PBF для высокоточных измерений в ваших проектах, требующих надежности и точности!
