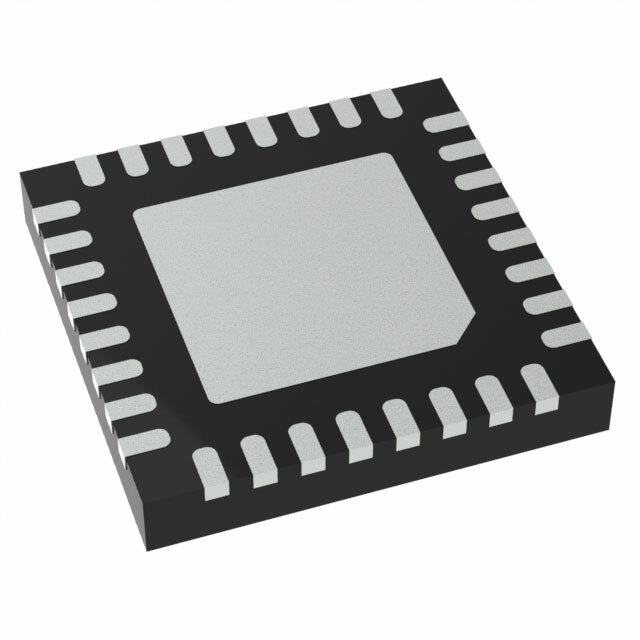

LTC2344IUH-18#PBF

Описание для LTC2344IUH-18#PBF от Analog Devices

Общее описание

LTC2344IUH-18#PBF – это 18-битный аналого-цифровой преобразователь (АЦП) с архитектурой последовательного приближения (SAR), производства компании Analog Devices. Этот компонент предназначен для высокоскоростного преобразования аналоговых сигналов в цифровые данные и обладает уникальной функциональностью для точного измерения и сбора данных.

Преимущества

• Высокая точность: 18-битное разрешение обеспечивает высокую точность измерений.
• Высокая скорость: АЦП поддерживает частоту дискретизации до 400 тыс. выборок в секунду (400 ksps).
• Четыре входа: Устройство поддерживает одновременную выборку на четырёх входных каналах.
• Широкий диапазон напряжений: Поддержка внешнего и внутреннего опорного напряжения.
• Низкое потребление мощности: Оптимизировано для использования в энергоэффективных приложениях.

Недостатки

• Требует внешних компонентов: Для полной работы может понадобиться внешний источник опорного напряжения.
• Сложность применения: Наличие нескольких входов и высокое разрешение требуют внимательного подхода к проектированию схем.

Типовое использование

• Медицинские приборы: Высокоточные измерения биологических сигналов.
• Промышленные и автоматизированные системы: Мониторинг и управление процессами.
• Научные и исследовательские приборы: Прецизионные измерения для исследований и разработок.
• Автомобильные системы: Системы с высокими требованиями к точности измерений.

Рекомендации по применению

• Используйте стабильные источники питания: Обеспечьте хорошее подавление шумов и стабильность напряжения для оптимальной работы АЦП.
• Обеспечьте экранирование: Для минимизации электромагнитных помех используйте экранированные кабели и коробки.
• Следите за температурными условиями: Работа в пределах допустимого температурного диапазона (-40°C ~ 85°C) гарантирует стабильные характеристики.

Основные технические характеристики

• Разрядность (количество бит): 18 бит
• Частота дискретизации: до 400 kSPS
• Количество входов: 4 (дифференциальные)
• Интерфейс данных: LVDS - Serial, SPI
• Напряжение питания (аналоговое): 5V
• Напряжение питания (цифровое): 5V
• Конфигурация: S/H-MUX-ADC
• Тип корпуса: 32-QFN (5x5 мм)
• Монтаж: Поверхностный монтаж (SMT)
• Рабочая температура: от -40°C до +85°C

Возможные аналоги

• AD7606-4 от Analog Devices
• ADS8588H от Texas Instruments
• MAX11131 от Maxim Integrated

Заключение

LTC2344IUH-18#PBF – это высокоточный и высокоскоростной АЦП, идеально подходящий для приложений, требующих измерения аналоговых сигналов с высокой степенью точности. Благодаря своим характеристикам он способен удовлетворить потребности в самых требовательных областях, от медицинских приборов до промышленных систем.
