LTC2338IMS-18#PBF

LTC2338IMS-18#PBF от Analog Devices

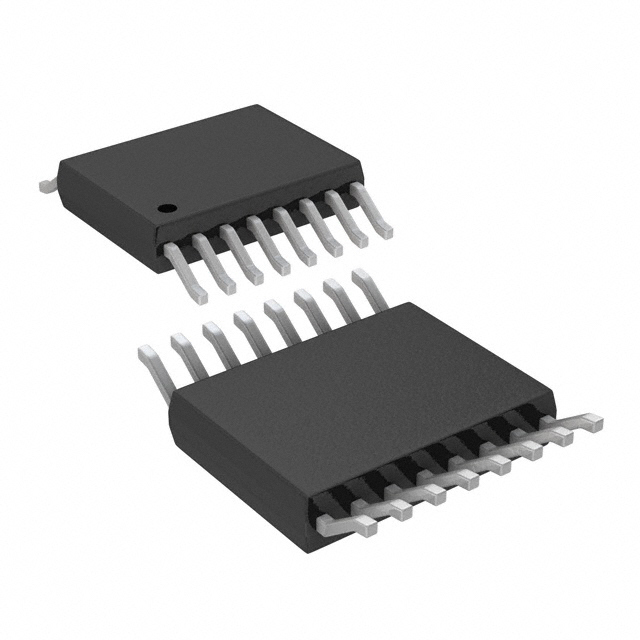

Общее описание LTC2338IMS-18#PBF — это прецизионный 18-битный аналогово-цифровой преобразователь (АЦП) с архитектурой SAR (Successive Approximation Register) от Analog Devices. Данный компонент предназначен для преобразования аналоговых сигналов в цифровые с высокой точностью и быстрым временем отклика. Устройство имеет один дифференциальный вход и поставляется в компактном корпусе типа MSOP-16.

Преимущества

• Высокая разрешающая способность: 18 бит
• Высокая скорость выборки: до 1 млн выборок в секунду (1 MSPS)
• Низкое энергопотребление
• Широкий диапазон температур: от -40°C до 85°C
• Компактный корпус, подходящий для поверхностного монтажа (SMD)

Недостатки

• Требуется внешний источник опорного напряжения для стабильной работы при максимальной точности
• Сложная интеграция в системы с ограниченным пространством для разведения дифференциальных входов

Типовое использование

• Прецизионные измерительные системы
• Медицинское оборудование
• Аналого-цифровые преобразователи для высокоточных датчиков
• Инструментальные системы
• Промышленная автоматика

Рекомендации по применению

• Используйте внешний стабилизированный источник опорного напряжения для достижения максимальной точности преобразования.
• Обеспечьте должную фильтрацию и подавление шума на входах АЦП.
• Разместите компоненты по возможности ближе к процессору, чтобы минимизировать наводки и потери сигнала.

Основные технические характеристики

• Разрешение: 18 бит
• Частота выборки: до 1 MSPS
• Дифференциальный входной сигнал: ±4.096В
• Интерфейс данных: SPI
• Напряжение питания: 5В (аналоговое и цифровое)
• Потребляемый ток: 8.5 мА при полной скорости
• Рабочая температура: от -40°C до 85°C
• Корпус: MSOP-16 (поверхностный монтаж)

Возможные аналоги

• AD7982 от Analog Devices (18-битный, 1 MSPS, SAR АЦП)
• ADS8881 от Texas Instruments (18-битный, 1 MSPS, SAR АЦП)
• MAX11100 от Maxim Integrated (18-битный, 500 ksps, SAR АЦП)

Уделите особое внимание правильной разводке печатной платы и выбору подходящего внешнего опорного напряжения для обеспечения высокой точности и стабильности работы LTC2338IMS-18#PBF.
