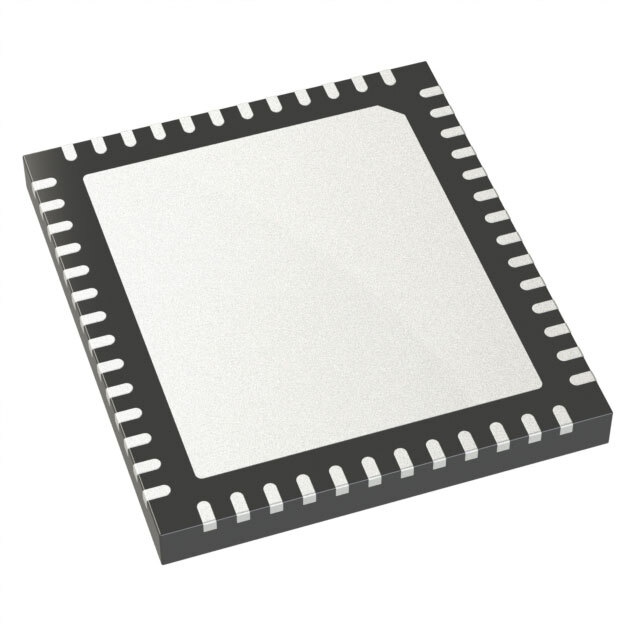

LTC2325IUKG-14#PBF: АЦП 14-битный SAR от Analog Devices

Общее описание

LTC2325IUKG-14#PBF — это высокопроизводительный 14-битный аналогово-цифровой преобразователь (АЦП) с архитектурой последовательного приближения (SAR) от компании Analog Devices.

Преимущества

• Высокая точность: 14-битное разрешение позволяет обеспечивать высокую точность преобразования.
• Многоканальность: Поддерживает до 4 дифференциальных входов, что позволяет измерять несколько сигналов одновременно.
• Высокая скорость выборки: Частота дискретизации до 5 MSPS делает его подходящим для применения в системах реального времени.
• Удобный интерфейс данных: Поддержка LVDS (низковольтная дифференциальная сигнализация) и SPI упрощает интеграцию с различными микроконтроллерами и ФПГА.

Недостатки

• Высокое энергопотребление: Потребление энергии может быть высоким в сравнении с другими решениями с меньшим разрешением и скоростью.
• Необходимость внешней опорной среды: Для достижения максимальной точности требуется внешний опорный источник напряжения.

Типовое использование

• Обработка сигналов с высокой частотой и точностью:
  • Геофизические измерения
  • Медицинские приборы
  • Инструменты тестирования и измерения
• Индустриальные системы управления и автоматизации:
  • Контроль качества на производственных линиях
  • Системы мониторинга состояния оборудования

Рекомендации по применению

• Тщательно планируйте трассировку печатной платы: Минимизация переходных сопротивлений и контроль электромагнитных помех (EMI) важны для достижения заявленных характеристик.
• Используйте качественные фильтры и стабилизаторы напряжения: Обеспечение сигналов без шумов и стабильного питания для АЦП.
• Учтите требования к охлаждению: Может потребоваться пассивное или активное охлаждение при максимальной нагрузке.

Основные технические характеристики

• Разрешение: 14 бит
• Частота дискретизации: До 5 MSPS
• Количество входов: 4 (дифференциальные)
• Интерфейс данных: LVDS - Parallel, SPI
• Входное напряжение (аналоговое): 3.13 В ~ 3.47 В, 5 В
• Входное напряжение (цифровое): 3.13 В ~ 3.47 В, 5 В
• Рабочая температура: -40°C ~ 85°C
• Корпус: 52-QFN (7x8 мм)

Аналоги

• ADS8900BIPWR от Texas Instruments: 20-битный SAR АЦП с низким уровнем шума.
• MCP33131D-10 от Microchip Technology: 16-битный SAR АЦП с низким энергопотреблением.

Этот 14-битный АЦП от Analog Devices — идеальный выбор для приложений, требующих высокой точности и скорости преобразования.
