LTC2325HUKG-12#PBF

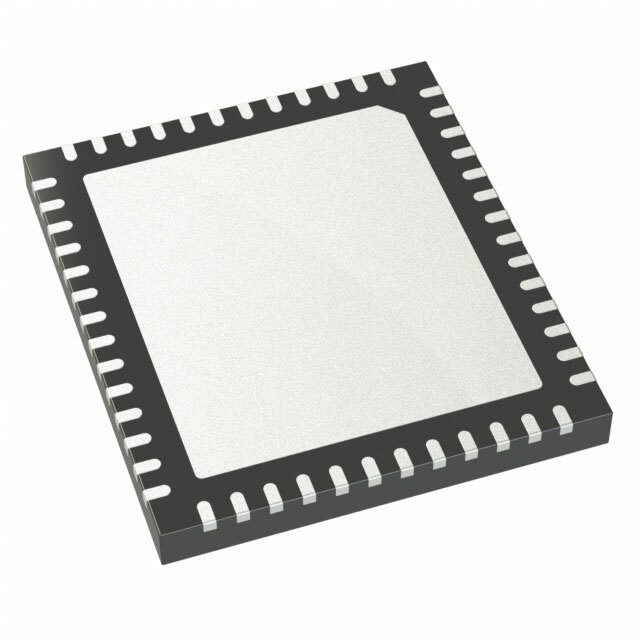

Описание продукта: LTC2325HUKG-12#PBF от Analog Devices

Общее описание: LTC2325HUKG-12#PBF — это 12-разрядный АЦП (аналогово-цифровой преобразователь) с архитектурой SAR (существенный аналоговый преобразователь выборки), производимый компанией Analog Devices. Он способен поддерживать скорости преобразования до 5 MSPS (миллионов выборок в секунду) и имеет четыре входных канала для дифференциального сигнала. АЦП помещен в корпус 52-QFN (7x8 мм), что обеспечивает компактные размеры при высокой производительности.

Преимущества:

• Высокая скорость: Обеспечивает до 5 MSPS для быстрой обработки данных.
• Многоканальная структура: Поддерживает четыре входных канала, позволяя использовать один чип для нескольких сигналов.
• Дифференциальные входы: Устойчивы к шуму и помехам, улучшают точность измерений.
• Разнообразие интерфейсов: Поддерживает LVDS и SPI интерфейсы, что упрощает интеграцию с различными системами.
• Широкий диапазон напряжений питания: Работает с аналоговыми и цифровыми напряжениями питания от 3.13 до 5 В.
• Рабочая температура: Подходит для использования в тяжелых условиях с диапазоном от -40°C до +125°C.

Недостатки:

• Внешняя опорная напряжение: Для достижения максимальной точности требуется внешний источник опорного напряжения, что может объединять дополнительные затраты и сложность.
• Параллельные выводы LVDS могут вызывать сложности с подключением и разводкой на плате.

Типовое использование:

• Промышленные системы управления.
• Медицинские приборы и оборудование диагностики.
• Коммуникационные системы.
• Измерительные и тестовые приборы.
• Системы сбора данных и сенсорные сети.

Рекомендации по применению:

• Используйте качественные источники питания для обеспечения стабильной работы.
• Уделяйте внимание разводке печатной платы, особенно в части сигналов LVDS для минимизации влияния на точность преобразования.
• Разместите опорный источник напряжения рядом с АЦП для минимизации помех и падений напряжения.

Основные технические характеристики:

• Разрядность (Number of Bits): 12
• Скорость выборки (Sampling Rate, Per Second): 5 MSPS
• Количество входов (Number of Inputs): 4
• Тип входа (Input Type): Дифференциальный
• Интерфейс данных (Data Interface): LVDS - Параллельный, SPI
• Конфигурация (Configuration): S/H-ADC
• Число АЦП (Number of A/D Converters): 4
• Архитектура (Architecture): SAR
• Тип опорного напряжения (Reference Type): Внешний, внутренний
• Напряжение питания, аналоговое (Voltage - Supply, Analog): 3.13V ~ 3.47V, 5V
• Напряжение питания, цифровое (Voltage - Supply, Digital): 3.13V ~ 3.47V, 5V
• Особенности (Features): Синхронное преобразование
• Температурный диапазон (Operating Temperature): -40°C ~ 125°C
• Корпус (Package / Case): 52-WQFN Экспонированная Площадка
• Тип монтажа (Mounting Type): Поверхностный монтаж (SMT)

Возможные аналоги:

• AD9230BCPZ-12 от Analog Devices
• ADS4126IRHBR от Texas Instruments
• MCP33131D-10 от Microchip Technology

Эти подробные данные помогут инженерам и разработчикам более эффективно использовать LTC2325HUKG-12#PBF и интегрировать его в свои проекты.
