LTC2324IUKG-16#PBF

LTC2324IUKG-16#PBF от Analog Devices

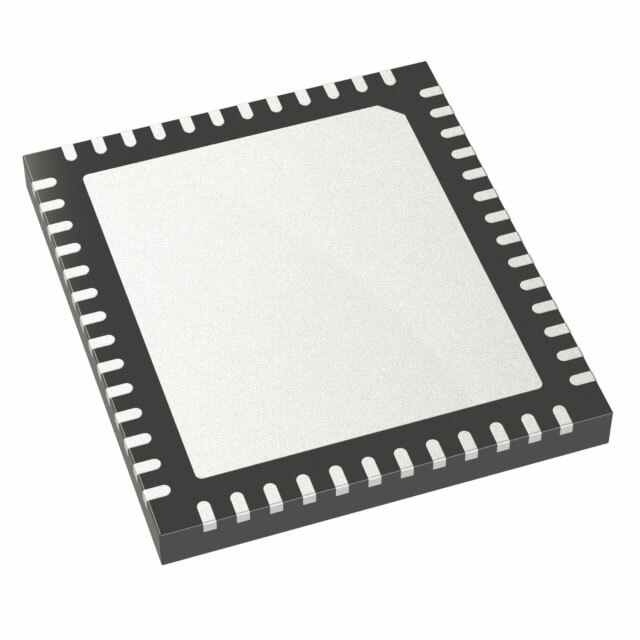

Общее описание: LTC2324IUKG-16#PBF – это 16-разрядный аналогово-цифровой преобразователь (АЦП) с архитектурой SAR (с последовательным приближением) от компании Analog Devices. Устройство поддерживает параллельный интерфейс LVDS и отличается высокой скоростью (до 2 MSPS) и точностью преобразований. Микросхема выполнена в компактном корпусе 52-QFN (7x8 мм).

Преимущества:

• Высокая точность преобразования (16 бит).
• Высокая скорость: до 2 MSPS (миллионов выборок в секунду).
• Низкое энергопотребление.
• Компактный корпус 52-QFN, подходящий для поверхностного монтажа.
• Возможность одновременного семплирования 4 входных каналов.
• Режим приема, улучшающий отношение сигнал/шум.

Недостатки:

• Питание должно поддерживать точные параметры напряжения (3.13V ~ 3.47V для аналоговой и цифровой части).
• Требуется внешний референс напряжения для достижения максимальной точности.

Типовое использование:

• Цифровая обработка сигналов (DSP).
• Измерительные приборы.
• Промышленные контроллеры.
• Медицинское оборудование.
• Тестовое оборудование и системы.

Рекомендации по применению:

• Для оптимальной работы АЦП необходимы стабильные источники питания и точный внешний опорный источник напряжения.
• Требуется правильно спроектировать схему отвода тепла, чтобы не превышать допустимый температурный режим (-40°C ~ 85°C).
• Следует обеспечивать экранирование и минимизацию шумов при длинных линиях связи для уменьшения помех.

Основные технические характеристики:

• Разрядность: 16 бит
• Частота выборок: до 2 MSPS
• Число входов: 4 (дифференциальные)
• Интерфейс данных: LVDS - Параллельный, SPI
• Конфигурация: Захват/Преобразование (S/H-ADC)
• Соотношение Захват/Преобразование: 1:1
• Число АЦП: 4
• Архитектура: SAR
• Тип референса: Внешний, Внутренний
• Напряжение питания (аналог): 3.13V ~ 3.47V, 5V
• Напряжение питания (цифровое): 3.13V ~ 3.47V, 5V
• Дополнительные функции: Одновременное семплирование
• Рабочая температура: -40°C ~ 85°C
• Корпус: 52-WFQFN с экспонированной площадкой
• Тип монтажа: Поверхностный монтаж (SMT)

Возможные аналоги:

• LTC2323-16 от Analog Devices: меньшее количество входов (2), но аналогичная разрядность и архитектура.
• AD7606 от Analog Devices: многофункциональный, 16-битный, до 200 kSPS, мультиканальный АЦП.

Использование LTC2324IUKG-16#PBF в вашем проекте обеспечит высокую точность и скорость преобразований, что делает его отличным выбором для широкого спектра приложений в области цифровой обработки сигналов и измерительных приборов.
