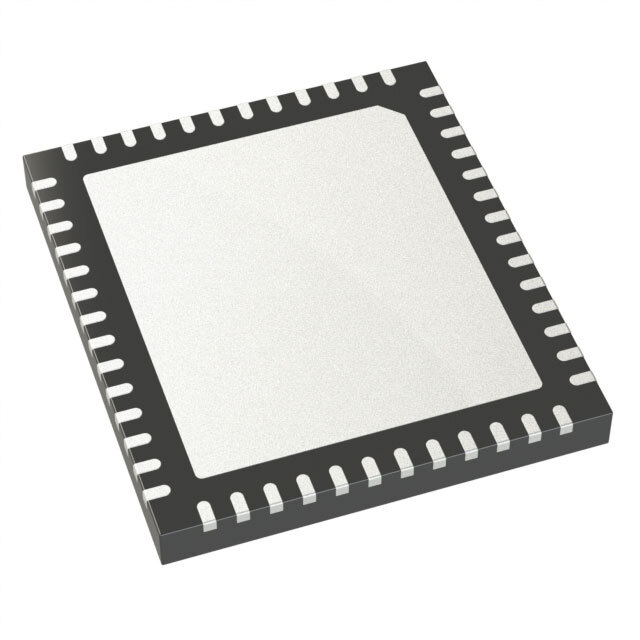

LTC2324IUKG-14#PBF

LTC2324IUKG-14#PBF от Analog Devices

Общее описание

LTC2324IUKG-14#PBF – это 14-битный аналогово-цифровой преобразователь (ADC) с архитектурой SAR (successive-approximation register) от компании Analog Devices. Этот компонент позиционируется как высокопроизводительный многовходовой АЦП, способный одновременно обрабатывать до четырех дифференциальных сигналов с возможностью параллельного интерфейса LVDS и SPI.

Преимущества

• Высокая точность: 14-битная разрядность обеспечивает детальное цифровое представление аналогового сигнала.
• Высокая скорость: Преобразование с частотой до 2 MSPS позволяет использовать этот АЦП в приложениях, требующих быстрой обработки сигналов.
• Многовходовой: Поддержка четырех дифференциальных входов позволяет одновременно обрабатывать несколько каналов.
• Гибкость интерфейса: Параллельный интерфейс LVDS или последовательный SPI обеспечивает гибкость в подключении к различным микропроцессорам и FPGA.

Недостатки

• Высокое энергопотребление: В связи с высокой производительностью, может потребоваться продуманная система охлаждения.
• Необходимость внешних компонентов: Для работы требуется внешний опорный источник напряжения.

Типовое использование

• Системы сбора данных
• Медицинские приборы
• Радарные системы
• Промышленная автоматизация
• Высокоскоростные системы измерения

Рекомендации по применению

• Используйте качественные источники питания с низким уровнем шумов для минимизации помех.
• Продуманная системная интеграция и экранирование могут существенно повысить стабильность и точность измерений.
• При проектировании печатной платы следует учитывать требования к разводке высокоскоростных сигналов.

Основные технические характеристики

• Разрядность: 14 бит
• Частота дискретизации: до 2 MSPS (миллион выборок в секунду)
• Количество входов: 4 (дифференциальные)
• Тип интерфейса данных: LVDS - параллельный, SPI
• Конфигурация: S/H-ADC (sample-and-hold аналогово-цифровой преобразователь)
• Архитектура: SAR
• Тип опорного источника: Внешний, Внутренний
• Напряжение питания, аналоговое: 3.13В ~ 3.47В, 5В
• Напряжение питания, цифровое: 3.13В ~ 3.47В, 5В
• Особенности: одновременное измерение
• Рабочая температура: -40°C ~ 85°C
• Корпус/Упаковка: 52-WFQFN с открытым подложкой
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• AD7986 от Analog Devices: 18-битное SAR АЦП с одним каналом и аналогичной частотой дискретизации.
• ADS8556 от Texas Instruments: 16-битное многоканальное АЦП с SAR архитектурой.

Заключение

LTC2324IUKG-14#PBF является идеальным выбором для высокопроизводительных систем, требующих многоканальной обработки и высокой точности. Обеспечивая гибкость интерфейса и отличные электрические характеристики, он найдет широкое применение в промышленных и научно-исследовательских приложениях.
