LTC2323CUFD-16#PBF

LTC2323CUFD-16#PBF от Analog Devices

Общее описание

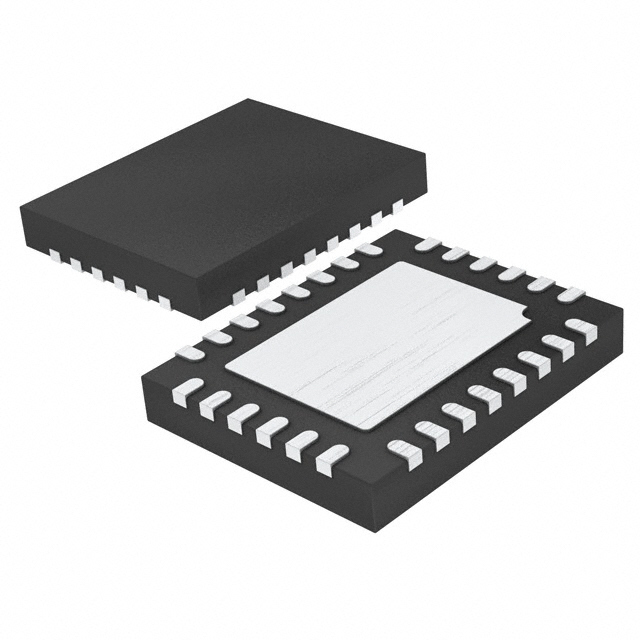

LTC2323CUFD-16#PBF — это высокопроизводительный 16-битный аналогово-цифровой преобразователь (ADC) с архитектурой SAR (условно взвешенная регистрация). Этот компонент поддерживает параллельную выборку на двух каналах и обеспечивает частоту выборки до 5MSPS. Выполнен в корпусе 28-QFN размером 4х5 мм.

Преимущества

• Высокая точность измерений: благодаря 16-битной разрядности и высококачественной архитектуре SAR.
• Высокая скорость выборки: до 5MSPS, что позволяет использовать компонент в высокоскоростных приложениях.
• Симметричное преобразование сигнала: поддерживает одновременно два канала, что облегчает синхронное измерение.
• Удобство интеграции: компактный корпус (28-QFN) и поддержка как внешнего, так и внутреннего опорного напряжения.

Недостатки

• Температурный диапазон: ограниченный температурный диапазон от 0°C до 70°C, что не всегда подходит для индустриальных или экстремальных условий.
• Необходимость в сложной внешней обвязке: для достижения наилучших характеристик может потребоваться тщательный выбор и настройка опорных источников.

Типовое использование

• Измерительные системы: предназначен для высокоточной и высокоскоростной обработки аналоговых сигналов.
• Обработка сигналов: подходящ для использования в системах обработки цифровых сигналов (DSP).
• Медицинские приборы: подходит для медицинских устройств, требующих высокой точности и скорости измерений.
• Промышленные системы контроля и автоматизации: может использоваться в контроллерах и системах автоматизации для быстрого и точного сбора данных.

Рекомендации по применению

• Использовать внешние фильтры: для уменьшения шума и улучшения точности измерений.
• Обеспечить стабилизацию питания: использовать качественные источники питания для минимизации помех и улучшения стабильности работы.
• Тщательно планировать PCB: особое внимание уделять разводке печатной платы для уменьшения влияния паразитных элементов.

Основные технические характеристики

• Разрядность: 16 бит
• Частота выборки: до 5MSPS
• Число входов: 2 (дифференциальные и псевдодифференциальные)
• Интерфейс данных: LVDS - Serial
• Конфигурация: S/H-ADC
• Тип опоры: внешняя или внутренняя
• Напряжение питания, аналоговое: 3.13V ~ 3.47V, 5V
• Напряжение питания, цифровое: 3.13V ~ 3.47V, 5V
• Температурный диапазон: 0°C ~ 70°C
• Корпус: 28-WFQFN (4x5 мм)

Возможные аналоги

• ADS4122 от Texas Instruments: 12-битный ADC с похожими характеристиками, подходящий для аналогичных применений.
• AD7622 от Analog Devices: 16-битный высокоскоростной SAR ADC с подходящими характеристиками для систем высокоточного измерения.
• MCP3464 от Microchip Technology: 16-битный мультиканальный ADC, который может быть использован в схожих условиях, но с различными интерфейсами.

Этот компонент предоставляет отличные возможности для создания высокоточных и высокоскоростных систем обработки аналоговых сигналов.
